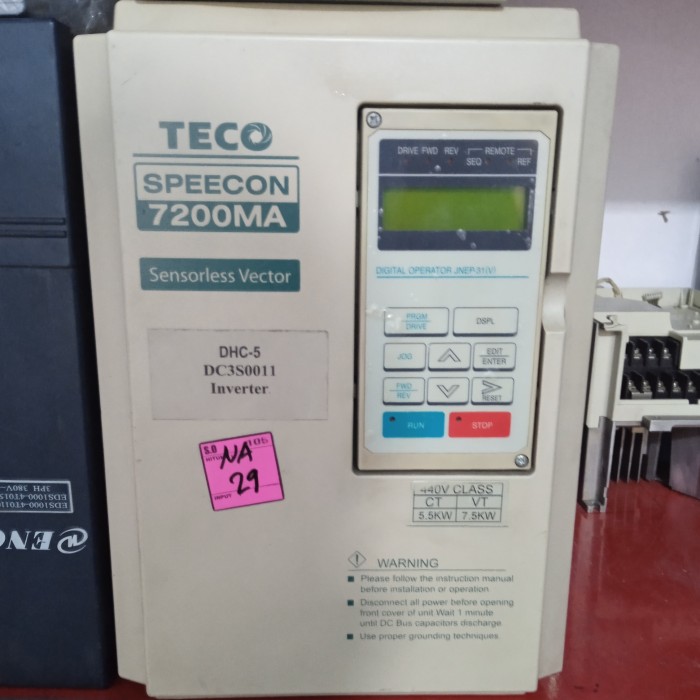

biến tần đang được sửa chữa tại xưởng catec

Catec Automation với đội ngũ lỹ sư 10 năm kinh nghiệm trong lĩnh vực sữa chữa và bảo trì biến tần-PLC-servo-màn hình HMI..., chúng tôi cung cấp dịch vụ chuyên nhận sửa chữa biến tần nhanh chóng giá cạnh tranh khu vực Miền Nam. Chúng tôi cam kết sẽ đem lại cho quý khách sựa hài lòng và yên tâm về dịch vụ sửa chữa biến tần tại Catec. Cam kết linh kiện mới 100% và được nhập khẩu chính hãng, thời gian sửa biến tần nhanh hạn chế tối đa gián đoạn sản xuất do ngừng máy, bảo hành linh kiện uy tín

Dịch vụ sửa chữa biến tần là một trong những dịch vụ cần thiết cho các doanh nghiệp sản xuất công nghiệp hiện nay. Vì vậy, việc sửa chữa biến tần đòi hỏi sự chuyên nghiệp và kỹ thuật cao để đảm bảo hoạt động ổn định của các thiết bị sản xuất

Với nhiều năm kinh nghiệm trong lĩnh vực Thiết bị điện – Tự động hoá công nghiệp, mua bán và sửa chữa biến tần, chúng tôi đã và đang phục vụ cho nhiều khách hàng tại TP HCM. CATEC luôn là đơn vị uy tín, tin cậy, đảm bảo khắc phục được tất cả các lỗi thường xảy ra ở các hãng biến tần hiện nay với chi phí cạnh tranh nhất. Liên hệ ngay đường dây nóng 0913121308 , CATEC hoạt động 24/7 để phục vụ Quý khách.

biến tần đang được sửa chữa tại xưởng catec

I. Biến Tần Teco và Tầm Quan Trọng Của Việc Hiểu Rõ Mã Lỗi

Biến tần Teco được ứng dụng rộng rãi trong hàng loạt ngành công nghiệp như dệt may, thực phẩm và đồ uống, nước, thép, nhựa, v.v. Nhờ khả năng điều khiển tốc độ chính xác của động cơ, nó giúp kiểm soát lưu lượng bơm, áp suất quạt, tốc độ băng tải, mang lại sự linh hoạt và hiệu quả cao trong sản xuất. Các dòng biến tần Teco phổ biến như L510, E510, A510, N310 đều được trang bị hệ thống bảo vệ thông minh, tự động ngắt khi phát hiện các điều kiện vận hành bất thường.

Khi một sự cố xảy ra, biến tần sẽ tự động dừng hoạt động và hiển thị một mã lỗi trên màn hình. Mỗi mã lỗi mang một ý nghĩa riêng, chỉ ra nguyên nhân cụ thể dẫn đến sự cố. Nếu không nắm bắt được ý nghĩa của những mã lỗi này, quá trình chẩn đoán và khắc phục sẽ gặp vô vàn khó khăn, dẫn đến những hậu quả nghiêm trọng:

Thời gian ngừng hoạt động kéo dài: Mỗi giờ dừng máy là một thiệt hại lớn về sản lượng và doanh thu.
Chi phí sửa chữa tăng cao: Việc chẩn đoán sai lỗi có thể dẫn đến việc thay thế linh kiện không cần thiết hoặc gây ra hư hỏng nặng hơn cho biến tần và các thiết bị liên quan.
Giảm tuổi thọ thiết bị: Lỗi không được xử lý kịp thời có thể làm suy giảm hiệu suất và tuổi thọ của biến tần cũng như động cơ.
Nguy cơ mất an toàn: Một số lỗi có thể gây nguy hiểm cho người vận hành và môi trường xung quanh nếu không được xử lý đúng cách.

Vì vậy, việc trang bị kiến thức vững vàng về bảng mã lỗi biến tần Teco là cực kỳ cần thiết cho mọi kỹ sư, kỹ thuật viên và người trực tiếp vận hành hệ thống.

II. Nguyên Tắc An Toàn Cơ Bản Trước Khi Khắc Phục Lỗi Biến Tần

An toàn luôn là ưu tiên hàng đầu khi làm việc với thiết bị điện công nghiệp. Trước khi tiến hành bất kỳ thao tác kiểm tra hay khắc phục sự cố nào trên biến tần Teco, hãy luôn tuân thủ các nguyên tắc sau:

Ngắt hoàn toàn nguồn điện cấp cho biến tần: Đảm bảo cả nguồn điện chính và nguồn điện điều khiển đều đã bị ngắt.
Đợi tụ điện xả hết điện: Biến tần có các tụ điện tích trữ năng lượng cao ngay cả khi đã ngắt nguồn. Hãy đợi ít nhất 5-10 phút (tùy công suất biến tần) hoặc sử dụng đồng hồ vạn năng để kiểm tra điện áp trên các cực DC bus. Đảm bảo điện áp đã giảm xuống dưới 50V DC trước khi chạm vào bất kỳ bộ phận nào bên trong.
Đảm bảo môi trường làm việc an toàn: Khu vực làm việc phải khô ráo, sạch sẽ, có đủ ánh sáng và không có chướng ngại vật.
Sử dụng dụng cụ bảo hộ cá nhân (PPE): Mang găng tay cách điện, kính bảo hộ và các thiết bị bảo hộ khác cần thiết.
Tham khảo tài liệu hướng dẫn sử dụng (User Manual) chính thức: Mỗi model biến tần Teco có thể có những đặc thù riêng về mã lỗi và cách khắc phục. Luôn ưu tiên tài liệu của nhà sản xuất.

III. Bảng Mã Lỗi Biến Tần Teco Chi Tiết: Nguyên Nhân và Cách Khắc Phục Nhanh Chóng

Dưới đây là tổng hợp các nhóm lỗi phổ biến nhất trên biến tần Tần Teco, cùng với phân tích nguyên nhân và hướng dẫn khắc phục chi tiết.

A. Nhóm Lỗi Quá Dòng (Over Current - OCx)

Đây là một trong những lỗi phổ biến nhất, chỉ ra rằng dòng điện đầu ra (đến động cơ) vượt quá giới hạn cho phép của biến tần.

Các mã lỗi thường gặp: OC1 (quá dòng khi tăng tốc), OC2 (quá dòng khi giảm tốc), OC3 (quá dòng khi chạy ổn định), hoặc các biến thể khác như OC-A, OC-d, OC-S tùy model.
Nguyên nhân chính:
- Tải quá nặng hoặc kẹt cơ khí: Động cơ đang kéo tải vượt quá công suất định mức, hoặc hệ thống cơ khí bị kẹt, bó chặt.
- Thời gian tăng/giảm tốc quá ngắn: Biến tần không có đủ thời gian để điều chỉnh dòng điện khi tốc độ thay đổi đột ngột, gây ra dòng điện tăng vọt.
- Ngắn mạch ở phía động cơ/dây dẫn: Dây cáp từ biến tần đến động cơ bị chạm chập giữa các pha (U, V, W) hoặc giữa pha với vỏ (đất).
- Hư hỏng động cơ: Động cơ bị hỏng cách điện cuộn dây, kẹt bạc đạn hoặc có vấn đề về điện.
- Cài đặt thông số PID không hợp lý: Trong các ứng dụng điều khiển vòng kín, thông số PID (P, I, D gain) quá cao có thể gây ra phản ứng quá gắt, dẫn đến dòng điện tăng đột biến.
- Hư hỏng phần cứng biến tần: Đặc biệt là module công suất (IGBT) hoặc mạch driver của IGBT.
Cách khắc phục nhanh chóng:
1. Kiểm tra tải và cơ khí: Ngắt kết nối động cơ khỏi tải, thử chạy không tải để kiểm tra xem lỗi có còn không. Kiểm tra toàn bộ hệ thống cơ khí (băng tải, bơm, quạt, hộp số) xem có bị kẹt, mòn hay bó chặt không.
2. Tăng thời gian tăng/giảm tốc: Điều chỉnh giá trị thời gian tăng tốc (Acceleration Time, thường là P01.05 hoặc tương đương) và thời gian giảm tốc (Deceleration Time, thường là P01.06 hoặc tương đương) trong cài đặt biến tần. Tăng dần các giá trị này để quá trình khởi động và dừng diễn ra mượt mà hơn.
3. Kiểm tra dây cáp động cơ: Tắt nguồn hoàn toàn. Dùng đồng hồ vạn năng đo điện trở giữa các pha (U-V, V-W, W-U) và giữa mỗi pha với đất. Các giá trị phải đồng đều và không được có sự ngắn mạch nào. Kiểm tra kỹ lớp cách điện của dây.
4. Kiểm tra động cơ: Nếu có thể, hãy thử kết nối động cơ với một biến tần khác hoặc nguồn điện trực tiếp (với công suất phù hợp) để kiểm tra hoạt động. Dùng Megohmmet để đo cách điện của cuộn dây động cơ. Quay trục động cơ bằng tay để cảm nhận độ trơn tru.
5. Kiểm tra cài đặt biến tần: Đảm bảo các thông số định mức của động cơ (công suất, dòng định mức, điện áp, tần số) được cài đặt chính xác trong biến tần.
6. Điều chỉnh PID (nếu có): Nếu biến tần đang sử dụng điều khiển PID, hãy giảm từ từ các giá trị gain (P, I, D) để làm mềm phản ứng điều khiển.
7. Nếu các bước trên không giải quyết được, rất có thể biến tần đã bị hỏng module công suất (IGBT) và cần được sửa chữa bởi kỹ thuật viên chuyên nghiệp.

B. Nhóm Lỗi Quá Áp (Over Voltage - OVx)

Lỗi quá áp xảy ra khi điện áp trên mạch DC bus của biến tần vượt quá ngưỡng an toàn cho phép.

Các mã lỗi thường gặp: OV1, OV2, OV3, OV-S (tùy dòng máy).
Nguyên nhân chính:
- Thời gian giảm tốc quá ngắn: Đây là nguyên nhân phổ biến nhất. Khi động cơ có quán tính lớn (ví dụ: quạt, máy ly tâm, bánh đà) và giảm tốc quá nhanh, động cơ sẽ hoạt động như một máy phát điện, đẩy năng lượng tái sinh ngược về biến tần, làm tăng điện áp trên bus DC.
- Điện áp nguồn cấp vào quá cao hoặc không ổn định: Nguồn điện lưới có điện áp cao hơn dải cho phép của biến tần.
- Không có hoặc hư hỏng điện trở xả/bộ hãm động năng (Braking Resistor/Unit): Trong các ứng dụng yêu cầu giảm tốc nhanh hoặc tải có quán tính cao, điện trở xả có nhiệm vụ tiêu tán năng lượng tái sinh. Nếu không có hoặc bị hỏng, lỗi quá áp sẽ xảy ra.
- Lỗi mạch điều khiển điện áp bên trong biến tần.
Cách khắc phục nhanh chóng:
1. Tăng thời gian giảm tốc: Điều chỉnh giá trị thời gian giảm tốc (P01.06 hoặc tương đương) lên từ từ. Cho phép động cơ giảm tốc từ từ hơn để năng lượng tái sinh được tiêu tán tự nhiên.
2. Kiểm tra điện áp nguồn cấp: Dùng đồng hồ vạn năng đo điện áp đầu vào của biến tần. Đảm bảo điện áp nằm trong dải hoạt động cho phép của biến tần (thường là ±10% điện áp định mức).
3. Kiểm tra/Lắp đặt điện trở xả và bộ hãm: Nếu ứng dụng của bạn yêu cầu dừng khẩn cấp hoặc giảm tốc nhanh với tải quán tính lớn, cần đảm bảo biến tần được trang bị điện trở xả và bộ hãm động năng phù hợp. Kiểm tra xem điện trở có bị đứt hay bộ hãm có hoạt động đúng không.
4. Kích hoạt chức năng OV Suppression (Hạn chế quá áp): Một số dòng biến tần Teco có tính năng này (thường nằm trong nhóm cài đặt bảo vệ), cho phép biến tần tự động kéo dài thời gian giảm tốc hoặc điều chỉnh tần số để giữ điện áp bus DC trong giới hạn an toàn.
5. Nếu các bước trên không hiệu quả, có thể biến tần đã bị lỗi phần cứng liên quan đến mạch điều khiển DC bus hoặc mạch hãm.

C. Nhóm Lỗi Thấp Áp (Low Voltage - LVx)

Lỗi thấp áp xảy ra khi điện áp trên mạch DC bus của biến tần giảm xuống dưới ngưỡng hoạt động an toàn.

Các mã lỗi thường gặp: LV1, LV-P, LV-S (tùy dòng máy).
Nguyên nhân chính:
- Điện áp nguồn cấp vào quá thấp hoặc không ổn định: Có thể do sụt áp trên đường dây dài, quá tải hệ thống điện hoặc vấn đề từ phía nhà cung cấp điện.
- Mất một hoặc nhiều pha nguồn cấp vào: Ví dụ, đối với biến tần 3 pha, nếu một pha bị mất, điện áp bus DC sẽ giảm.
- Hỏng bộ chỉnh lưu (Diode Bridge) đầu vào của biến tần: Bộ phận này có nhiệm vụ chuyển đổi điện xoay chiều thành một chiều.
- Lỗi mạch điều khiển điện áp bên trong biến tần.
Cách khắc phục nhanh chóng:
1. Kiểm tra điện áp nguồn cấp: Dùng đồng hồ vạn năng đo điện áp từng pha và điện áp dây tại đầu vào biến tần. Đảm bảo điện áp đủ và ổn định.
2. Kiểm tra cầu chì và Aptomat: Đảm bảo các thiết bị bảo vệ nguồn cấp không bị đứt hoặc nhảy.
3. Kiểm tra kết nối dây nguồn: Đảm bảo tất cả các đầu nối dây nguồn vào biến tần chắc chắn, không bị lỏng lẻo hay oxy hóa.
4. Kiểm tra mất pha: Đảm bảo cả ba pha (đối với biến tần 3 pha) đều có điện áp ổn định.
5. Nếu nguồn cấp và kết nối đều tốt, lỗi có thể nằm ở phần cứng biến tần và cần được kiểm tra bởi chuyên gia.

D. Nhóm Lỗi Quá Nhiệt (Over Heat - OHx)

Lỗi quá nhiệt xảy ra khi nhiệt độ bên trong biến tần (thường là bộ tản nhiệt, module công suất) hoặc nhiệt độ của động cơ vượt quá giới hạn cho phép.

Các mã lỗi thường gặp: OH1, OH2, OH-M, OH-S, OH-T (tùy dòng máy).
Nguyên nhân chính:
- Quạt làm mát biến tần bị bẩn, hỏng hoặc bị chặn luồng khí: Bụi bẩn tích tụ làm giảm hiệu quả làm mát, hoặc quạt bị kẹt, không quay.
- Môi trường xung quanh biến tần quá nóng: Nhiệt độ môi trường quá cao, hoặc biến tần được lắp đặt trong tủ điện kín không có đủ thông gió.
- Lắp đặt biến tần sai vị trí: Không tuân thủ khoảng cách thông gió tối thiểu giữa các thiết bị hoặc giữa biến tần với thành tủ.
- Tải động cơ quá nặng hoặc động cơ bị kẹt: Gây ra quá nhiệt cho động cơ, và nhiệt độ này có thể phản ánh ngược lại biến tần.
- Cảm biến nhiệt độ bên trong biến tần hoặc động cơ bị lỗi.
Cách khắc phục nhanh chóng:
1. Vệ sinh biến tần: Tắt nguồn, đợi xả điện. Dùng khí nén hoặc chổi mềm để làm sạch bụi bẩn bám trên tản nhiệt và quạt làm mát.
2. Kiểm tra quạt làm mát: Đảm bảo quạt quay đều, không có tiếng ồn lạ hay bị kẹt. Thay thế quạt nếu bị hỏng.
3. Cải thiện thông gió: Di chuyển biến tần đến nơi thoáng mát hơn. Nếu lắp trong tủ điện, cần đảm bảo tủ có đủ quạt thông gió, bộ lọc khí sạch và không gian đủ rộng để luồng khí lưu thông.
4. Kiểm tra tải động cơ: Đảm bảo tải nằm trong giới hạn cho phép của động cơ và biến tần. Kiểm tra hệ thống cơ khí để loại bỏ các nguyên nhân gây kẹt.
5. Kiểm tra cảm biến nhiệt (nếu có thể): Đảm bảo cảm biến hoạt động bình thường.
6. Đối với các dòng biến tần có chức năng giám sát nhiệt độ động cơ qua PTC/PT100, kiểm tra cảm biến và dây tín hiệu từ động cơ.

E. Nhóm Lỗi Động Cơ và Tải (Motor Fault / Overload - OLx, EFx)

Các lỗi này liên quan đến tình trạng hoạt động của động cơ hoặc tín hiệu phản hồi từ các thiết bị bảo vệ bên ngoài.

Các mã lỗi thường gặp:
- OL1 (Overload Motor): Quá tải động cơ.
- OL2 (Overload Inverter): Quá tải biến tần.
- EF1, EF2, EF3 (External Fault): Lỗi từ tín hiệu bên ngoài, ví dụ như công tắc nhiệt của động cơ (thermal switch/thermistor), relay bảo vệ, cảm biến an toàn.
Nguyên nhân chính:
- Tải động cơ quá nặng: Vượt quá công suất thiết kế của động cơ hoặc khả năng chịu tải của biến tần.
- Động cơ bị kẹt cơ khí, bạc đạn hỏng: Gây tăng dòng tiêu thụ và quá tải.
- Cài đặt thông số bảo vệ quá tải không đúng: Dòng quá tải (OL) hoặc thời gian phản ứng quá nhạy/quá cao so với thực tế.
- Lỗi từ thiết bị ngoại vi: Cảm biến nhiệt động cơ bị hỏng, dây tín hiệu từ cảm biến bị đứt/ngắn mạch, hoặc tín hiệu từ thiết bị bảo vệ khác bị kích hoạt.
- Lắp đặt động cơ không đúng cách: Gây ra ma sát hoặc rung động quá mức.
Cách khắc phục nhanh chóng:
1. Kiểm tra tải động cơ: Giảm tải hoặc loại bỏ các vật cản cơ khí nếu có.
2. Kiểm tra động cơ: Chạy động cơ không tải để xác định lỗi do động cơ hay do tải. Kiểm tra tình trạng bạc đạn, quấn dây của động cơ.
3. Điều chỉnh cài đặt bảo vệ quá tải: Đảm bảo dòng định mức động cơ, dòng quá tải (OL) và thời gian phản ứng được cài đặt chính xác và phù hợp với đặc tính của động cơ và ứng dụng.
4. Kiểm tra tín hiệu EFx: Xác định nguồn tín hiệu ngoại vi gây ra lỗi (ví dụ: công tắc nhiệt động cơ). Kiểm tra dây tín hiệu từ thiết bị đó về biến tần xem có bị đứt, ngắn mạch hoặc nhiễu không. Thay thế thiết bị bảo vệ nếu bị lỗi.
5. Kiểm tra lại cơ khí khớp nối: Đảm bảo động cơ và tải được kết nối đúng cách, không bị lệch trục.

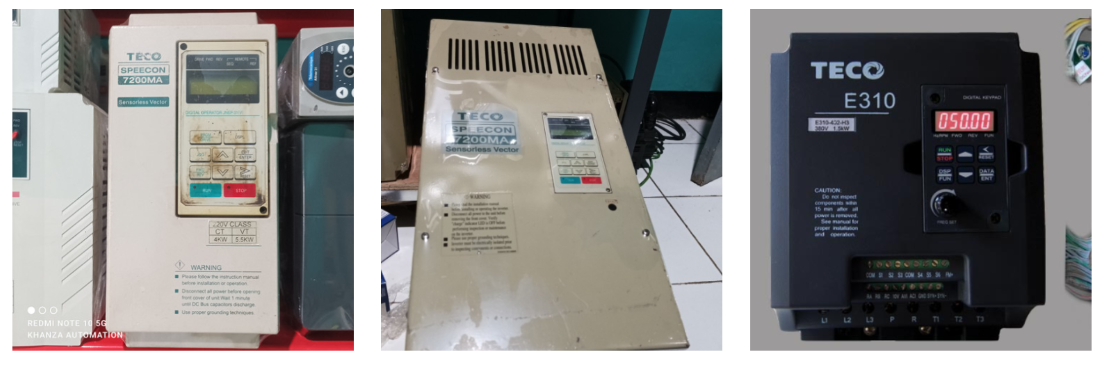

biến tần đang được sửa chữa tại xưởng catec

F. Nhóm Lỗi Nội Bộ và Khác (Internal Fault - Exxx, CE, PUF, v.v.)

Những lỗi này thường chỉ ra vấn đề nghiêm trọng hơn bên trong biến tần hoặc các vấn đề liên quan đến giao tiếp/điều khiển.

Các mã lỗi thường gặp:
- E001, E002, E003 (Internal Fault): Lỗi phần cứng biến tần (bo mạch điều khiển, module nguồn, lỗi giao tiếp nội bộ giữa các chip).
- CE (Communication Error): Lỗi truyền thông qua cổng RS485 (Modbus) hoặc các giao thức khác.
- PUF (Power Unit Fault): Lỗi liên quan đến khối công suất (thường là IGBT hoặc mạch driver của IGBT).
- PID Fault: Lỗi liên quan đến vòng điều khiển PID (ví dụ: tín hiệu phản hồi bị mất, hoặc cài đặt PID không ổn định).
Nguyên nhân chính:
- Lỗi phần cứng biến tần nghiêm trọng: Do sốc điện, quá nhiệt kéo dài, linh kiện lão hóa hoặc lỗi sản xuất.
- Cài đặt truyền thông sai: Địa chỉ Modbus, tốc độ Baud, Parity không khớp với thiết bị điều khiển (PLC/HMI).
- Nhiễu điện từ trên đường truyền thông: Gây mất gói tin hoặc sai dữ liệu.
- Sensor phản hồi cho PID bị lỗi hoặc dây tín hiệu bị đứt/nhiễu: Khiến biến tần không nhận được tín hiệu hồi tiếp.
Cách khắc phục nhanh chóng:
1. Tắt và khởi động lại biến tần: Đôi khi, lỗi tạm thời có thể được xóa sau khi reset nguồn.
2. Kiểm tra lại cài đặt truyền thông: Nếu là lỗi CE, hãy đảm bảo tất cả các thông số truyền thông (địa chỉ, tốc độ Baud, Parity) trên biến tần và thiết bị điều khiển đều khớp nhau.
3. Kiểm tra dây truyền thông: Đảm bảo không bị đứt, ngắn mạch, không đi chung với dây động lực gây nhiễu. Sử dụng cáp chống nhiễu (shielded cable) nếu cần.
4. Kiểm tra sensor và dây tín hiệu phản hồi PID: Nếu là lỗi PID.
5. Khôi phục cài đặt gốc (Factory Reset): Nếu lỗi không quá nghiêm trọng và bạn có thể dễ dàng cài đặt lại các thông số. Lưu ý quan trọng: Luôn ghi lại TẤT CẢ các thông số hiện tại của biến tần trước khi thực hiện Factory Reset để có thể khôi phục lại sau này.
6. Đối với các lỗi nội bộ như E00x, PUF, đây thường là dấu hiệu của hư hỏng phần cứng nghiêm trọng. Trong trường hợp này, bạn cần liên hệ ngay với kỹ thuật viên chuyên nghiệp, nhà cung cấp hoặc trung tâm bảo hành của Teco để được kiểm tra, sửa chữa hoặc thay thế.

IV. Các Biện Pháp Phòng Ngừa Để Giảm Thiểu Lỗi Biến Tần Teco

Phòng bệnh hơn chữa bệnh. Việc áp dụng các biện pháp phòng ngừa dưới đây sẽ giúp kéo dài tuổi thọ của biến tần và giảm đáng kể các sự cố không mong muốn:

Lắp đặt đúng kỹ thuật:
- Vị trí lắp đặt: Đặt biến tần ở nơi khô ráo, sạch sẽ, thoáng mát, tránh bụi bẩn, hơi ẩm, hóa chất ăn mòn và ánh nắng trực tiếp.
- Thông gió: Đảm bảo không gian thông gió xung quanh biến tần theo đúng khuyến nghị của nhà sản xuất (thường là khoảng 10-15cm ở phía trên và dưới, và 5cm hai bên). Nếu lắp trong tủ điện, cần có hệ thống quạt thông gió và bộ lọc khí để đảm bảo lưu lượng khí làm mát đủ.
- Tiếp địa: Biến tần và động cơ phải được tiếp địa đúng cách theo tiêu chuẩn an toàn điện để đảm bảo an toàn và giảm thiểu nhiễu điện từ.
Cài đặt thông số chính xác:
- Thông số động cơ: Nhập chính xác các thông số định mức của động cơ (công suất, dòng điện, điện áp, tần số, tốc độ vòng quay) vào biến tần.
- Thông số ứng dụng: Cấu hình thời gian tăng/giảm tốc, giới hạn tần số, các chức năng bảo vệ (quá tải, thấp/cao áp) phù hợp với đặc tính của tải và yêu cầu của quy trình sản xuất.
Bảo trì định kỳ:
- Vệ sinh: Định kỳ làm sạch bụi bẩn bám trên tản nhiệt và quạt làm mát của biến tần. Bụi bẩn có thể cản trở quá trình tản nhiệt và gây đoản mạch.
- Kiểm tra kết nối: Siết chặt tất cả các kết nối dây điện, đặc biệt là các mối nối nguồn đầu vào, đầu ra đến động cơ và dây điều khiển. Các mối nối lỏng lẻo có thể gây sụt áp, quá nhiệt cục bộ hoặc tín hiệu không ổn định.
- Kiểm tra quạt: Kiểm tra tình trạng hoạt động của quạt làm mát (tiếng ồn, độ rung). Thay thế quạt nếu có dấu hiệu hư hỏng.
- Kiểm tra độ rung và tiếng ồn: Theo dõi các bất thường về độ rung hoặc tiếng ồn từ biến tần và động cơ, đây có thể là dấu hiệu sớm của vấn đề.
Kiểm tra nguồn điện cấp: Đảm bảo nguồn điện lưới cấp vào biến tần ổn định, không bị sụt áp đột ngột, quá áp hay mất pha. Sử dụng các thiết bị bảo vệ như bộ ổn áp, cuộn kháng đầu vào (line reactor) nếu môi trường điện không ổn định.
Sử dụng linh kiện chính hãng: Khi cần thay thế bất kỳ bộ phận nào của biến tần, hãy ưu tiên sử dụng linh kiện chính hãng để đảm bảo tương thích và độ bền.
Đào tạo nhân viên: Đảm bảo người vận hành và kỹ thuật viên có kiến thức cơ bản về vận hành, giám sát và xử lý các lỗi biến tần thông thường, cũng như các quy tắc an toàn điện.

V. Khi Nào Cần Trao Đổi Với Chuyên Gia Hoặc Nhà Cung Cấp?

Mặc dù việc tự khắc phục các lỗi biến tần Teco cơ bản là điều cần thiết và tiết kiệm chi phí, nhưng có những trường hợp bạn không nên cố gắng tự sửa chữa mà nên liên hệ ngay với chuyên gia kỹ thuật, nhà cung cấp hoặc trung tâm bảo hành của Teco:

Khi bạn đã thử tất cả các bước khắc phục được gợi ý mà lỗi vẫn tái diễn hoặc không thể xóa bỏ.
Khi mã lỗi hiển thị là một lỗi nội bộ nghiêm trọng của biến tần (như các lỗi E00x, PUF), đòi hỏi kiến thức chuyên sâu và thiết bị chuyên dụng để chẩn đoán và sửa chữa.
Khi bạn không chắc chắn về nguyên nhân gốc rễ của lỗi hoặc các bước xử lý tiếp theo, để tránh gây hư hỏng nghiêm trọng hơn cho thiết bị hoặc nguy hiểm cho bản thân và môi trường xung quanh.
Khi biến tần đã cũ và các lỗi xuất hiện với tần suất ngày càng nhiều, cho thấy tuổi thọ linh kiện đã giảm sút và có thể cần được thay thế.
Nếu bạn thiếu thiết bị đo lường chuyên dụng (như Megohmmet, máy phân tích chất lượng điện) hoặc kiến thức về an toàn điện công nghiệp.

Việc tìm kiếm sự hỗ trợ kịp thời từ những người có chuyên môn sẽ giúp chẩn đoán chính xác hơn, sửa chữa hiệu quả hơn và đảm bảo an toàn tuyệt đối cho hệ thống và con người.

Việc nắm vững bảng mã lỗi biến tần Teco, hiểu rõ từng nguyên nhân gây ra sự cố và trang bị cách khắc phục hậu quả nhanh chóng là chìa khóa then chốt để duy trì sự ổn định và hiệu quả của hệ thống sản xuất. Bằng cách chủ động thực hiện các biện pháp bảo trì phòng ngừa, tuân thủ nghiêm ngặt các quy tắc an toàn điện và biết khi nào cần tìm đến sự hỗ trợ chuyên nghiệp, bạn có thể tối ưu hóa tuổi thọ của biến tần, giảm thiểu chi phí phát sinh và đảm bảo hoạt động sản xuất diễn ra liên tục, không bị gián đoạn.

Hãy luôn xem tài liệu hướng dẫn sử dụng chính thức của Teco là nguồn thông tin đáng tin cậy nhất và không ngừng nâng cao kiến thức về thiết bị này. Với sự chuẩn bị tốt, hệ thống biến tần Teco của bạn sẽ luôn là một "trợ thủ" đắc lực, mang lại hiệu quả tối ưu cho doanh nghiệp.

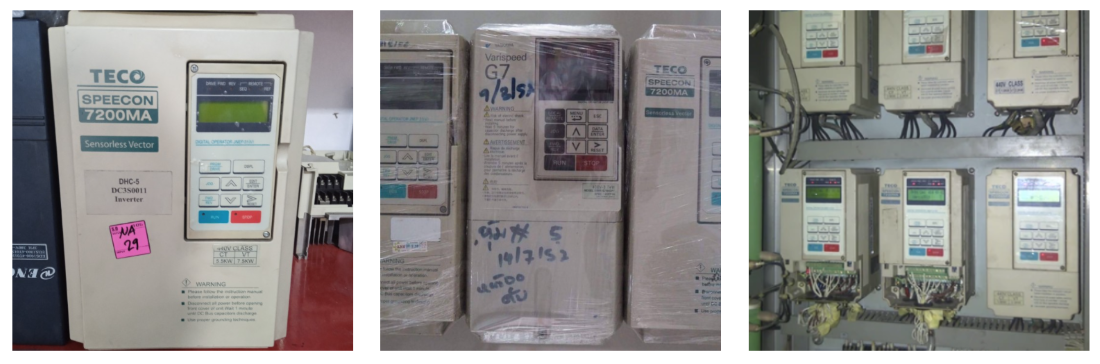

biến tần đang được sửa chữa tại xưởng catec

Các lỗi thường gặp khi sửa chữa biến tần TECO

– CPF: CPU software error
– EPR : EEPROM error
– OV: Over Voltage in stop mode
– LV: Low Voltage in stop mode
– OH: Heat sink Over
– OH1: Braking resistor overload
– OC-S: Over Current during Starting
– OC-A: Over Current during Accel
– OC-C : Over Current during Constant speed
– OC-d: Over Current during Decel
– OC-b: Over Current during Braking
– OV-C: Over Voltage during Constant speed
– LV-C: Low Voltage during Constant speed
– OH-C: Over Heat during Constant speed
– OH1: Braking resistor overload
– OC: Over current during stop mode
– OL1: Motor overload
– OL2: T-verter overload
– OL3: Over-torque
– STP0: Zero speed stop
– STP1: Direct start disable
– STP2: Emergency stop command by STOP key
– E.S.: Emergency stop command by remote control
– LOC: Parameter / freq. / REV direction is locked
– Err1: Operation error
– Err2: Setting error
– Err6: Communication error

Bảng mã lỗi biến tần Teco

– Biến tần mất điện áp ra.

– Đầu ra các pha không cân biến tần chạy giật báo lỗi.

– Biến tần bị lỗi điều khiển không hiển thị thành lỗi như:

+ Biến tần không điều khiển được.

+ Biến tần tự động chạy khi cấp nguồn trong khi chưa có lệnh điều khiển.

+ Biến tần chạy được nhưng bị giật…

+ Biến tần chập chờn chạy 1 lúc rồi dừng…

+ Biến tần chạy nóng động cơ…

+ Các biến tần bị sét đánh, cháy mạch…

+ Biến tần mất điện áp ra, đầu ra các pha không cân…

Hướng dẫn xử lý một số lỗi biến tần Teco thường gặp

1. OV: Lỗi quá áp (Over voltage).

– Nguyên nhân:

Điện áp vào vượt quá giới hạn cho phép của biến tần.
Tải quá mô-men xoắn, khiến cho biến tần không thể kiểm soát được dòng điện và gây ra quá áp.
Thay đổi tải hoặc điều chỉnh thông số biến tần không đúng cách, gây ra quá áp trong quá trình vận hành.
Lỗi phần mềm, phần cứng hoặc các thành phần khác của biến tần.

– Hướng xử lý:

– Lỗi quá điện áp ở biến tần Teco thường xảy ra khi điện áp đầu vào vượt quá giới hạn cho phép của biến tần. Đây là một vấn đề nghiêm trọng có thể gây hư hỏng các linh kiện bên trong và làm giảm tuổi thọ của biến tần.

– Để khắc phục lỗi này, bạn có thể thực hiện các bước sau:

Ngay lập tức tắt nguồn điện và kiểm tra nguồn điện vào để đảm bảo rằng nó đang hoạt động ở mức độ an toàn.
Kiểm tra cách kết nối nguồn điện vào biến tần. Nếu nó không chính xác, hãy chỉnh sửa kết nối.
Kiểm tra giá trị điện áp đầu vào và đảm bảo rằng nó không vượt quá giới hạn cho phép của biến tần.
Nếu giá trị điện áp đầu vào quá cao, hãy sử dụng một bộ giảm áp để giảm giá trị điện áp xuống mức an toàn cho biến tần.
Kiểm tra các cài đặt của biến tần và đảm bảo rằng chúng phù hợp với yêu cầu ứng dụng của bạn.

Nếu vấn đề vẫn tiếp tục sau khi thực hiện các bước trên, hãy liên hệ với CATEC Automation để được hỗ trợ và sửa chữa.

2. UV; LV: Lỗi thấp áp (Under voltage hoặc Low voltage).

– Nguyên nhân:

Điện áp đầu vào không đủ: Nếu điện áp đầu vào thấp hơn giá trị được yêu cầu, thì biến tần Teco sẽ không hoạt động đúng cách.
Hệ số công suất thấp: Nếu hệ số công suất của mô tơ quá thấp, thì biến tần Teco có thể gây ra lỗi thấp.
Tín hiệu điều khiển bị sai lệch: Nếu tín hiệu điều khiển bị sai lệch hoặc bị nhiễu, thì biến tần Teco có thể hoạt động không đúng cách.
Thông số điều khiển không đúng: Nếu thông số điều khiển được cấu hình không đúng, thì biến tần Teco có thể hoạt động không đúng cách.
Lỗi phần cứng: Nếu phần cứng của biến tần Teco gặp lỗi, thì nó có thể gây ra lỗi thấp.
Lỗi hệ thống: Nếu hệ thống cung cấp điện cho biến tần Teco gặp lỗi, hoặc có sự cố về đường truyền dữ liệu, thì biến tần Teco có thể gây ra lỗi thấp.

– Hướng xử lý:

– Lỗi thấp áp ở biến tần Teco có thể do nhiều nguyên nhân khác nhau nhưng thường liên quan đến nguồn điện vào, điện áp không ổn định, hoặc đầu vào không đủ điện áp. Dưới đây là một số hướng dẫn để khắc phục lỗi thấp áp trên biến tần Teco:

Kiểm tra nguồn điện vào: Kiểm tra nếu nguồn điện vào có điện áp đủ để cấp cho biến tần. Điện áp vào nên nằm trong khoảng 10-15% so với điện áp định mức của biến tần.
Kiểm tra điện áp đầu ra: Kiểm tra xem điện áp đầu ra của biến tần có đủ để cấp cho thiết bị đang sử dụng hay không.
Kiểm tra trạng thái của bộ lọc: Nếu biến tần của bạn được trang bị bộ lọc, hãy kiểm tra bộ lọc để đảm bảo rằng nó đang hoạt động đúng cách.
Kiểm tra nhiệt độ: Nếu biến tần bị quá tải, nhiệt độ bên trong có thể tăng lên và gây ra lỗi thấp áp. Vì vậy, hãy kiểm tra nhiệt độ của biến tần và đảm bảo rằng nó đang hoạt động trong giới hạn nhiệt độ cho phép.

Liên hệ đơn vị sửa chữa: Nếu sau khi thực hiện các bước trên mà vẫn không khắc phục được lỗi thấp áp, bạn nên liên hệ CATEC Automation để được hỗ trợ kỹ thuật và tìm ra nguyên nhân lỗi cụ thể.

– Lưu ý: Trong quá trình khắc phục lỗi, luôn tắt nguồn và đảm bảo an toàn cho người sử dụng và thiết bị.

3. OL: Lỗi quá tải (Overload).

– Nguyên nhân:

– Lỗi quá tải ở biến tần Teco có thể do nhiều nguyên nhân khác nhau, bao gồm:

Tải vượt quá giới hạn: Khi tải vượt quá giới hạn được định sẵn, biến tần Teco sẽ không thể điều khiển tải một cách hiệu quả và dẫn đến lỗi quá tải.

Quá dòng định mức: Nếu tải đang hoạt động ở mức độ quá tải, nó sẽ tạo ra quá dòng định mức trong hệ thống và dẫn đến lỗi quá tải ở biến tần Teco.

Sự cố cơ khí: Các sự cố cơ khí như động cơ bị kẹt hoặc phanh không hoạt động có thể dẫn đến lỗi quá tải ở biến tần Teco.

Điện áp không ổn định: Nếu điện áp không ổn định hoặc quá cao, nó có thể gây ra lỗi quá tải ở biến tần Teco.

– Hướng xử lý:

– Để khắc phục lỗi quá tải ở biến tần Teco, bạn có thể thực hiện các bước sau:

Kiểm tra tải: Kiểm tra xem tải có vượt quá giới hạn được định sẵn hay không và xác định liệu tải có đang hoạt động ở mức độ quá tải hay không. Nếu tải vượt quá giới hạn hoặc đang hoạt động ở mức độ quá tải, hãy giảm tải xuống mức an toàn.
Kiểm tra động cơ: Kiểm tra động cơ để đảm bảo rằng nó không bị kẹt hoặc có bất kỳ sự cố cơ khí nào khác.
Kiểm tra nguồn điện: Kiểm tra điện áp và xác định liệu nó đang ổn định hay không. Nếu không, bạn có thể cần phải thực hiện các biện pháp để ổn định điện áp.
Kiểm tra cài đặt biến tần: Kiểm tra lại các thiết lập trên biến tần Teco để đảm bảo rằng chúng đang được đặt đúng cách và không gây ra lỗi quá tải. Nếu cần thiết, hãy điều chỉnh lại cài đặt.
