Giải Mã Các Lỗi Thường Gặp Trên Biến Tần Delta – Hướng Dẫn Sửa Chữa Từng Bước

Catec Automation với đội ngũ lỹ sư 10 năm kinh nghiệm trong lĩnh vực sữa chữa và bảo trì biến tần-PLC-servo-màn hình HMI..., chúng tôi cung cấp dịch vụ chuyên nhận sửa chữa biến tần nhanh chóng giá cạnh tranh khu vực Miền Nam. Chúng tôi cam kết sẽ đem lại cho quý khách sựa hài lòng và yên tâm về dịch vụ sửa chữa biến tần tại Catec. Cam kết linh kiện mới 100% và được nhập khẩu chính hãng, thời gian sửa biến tần nhanh hạn chế tối đa gián đoạn sản xuất do ngừng máy, bảo hành linh kiện uy tín

Dịch vụ sửa chữa biến tần là một trong những dịch vụ cần thiết cho các doanh nghiệp sản xuất công nghiệp hiện nay. Vì vậy, việc sửa chữa biến tần đòi hỏi sự chuyên nghiệp và kỹ thuật cao để đảm bảo hoạt động ổn định của các thiết bị sản xuất

Với nhiều năm kinh nghiệm trong lĩnh vực Thiết bị điện – Tự động hoá công nghiệp, mua bán và sửa chữa biến tần, chúng tôi đã và đang phục vụ cho nhiều khách hàng tại TP HCM. CATEC luôn là đơn vị uy tín, tin cậy, đảm bảo khắc phục được tất cả các lỗi thường xảy ra ở các hãng biến tần hiện nay với chi phí cạnh tranh nhất. Liên hệ ngay đường dây nóng 0913121308 , CATEC hoạt động 24/7 để phục vụ Quý khách.

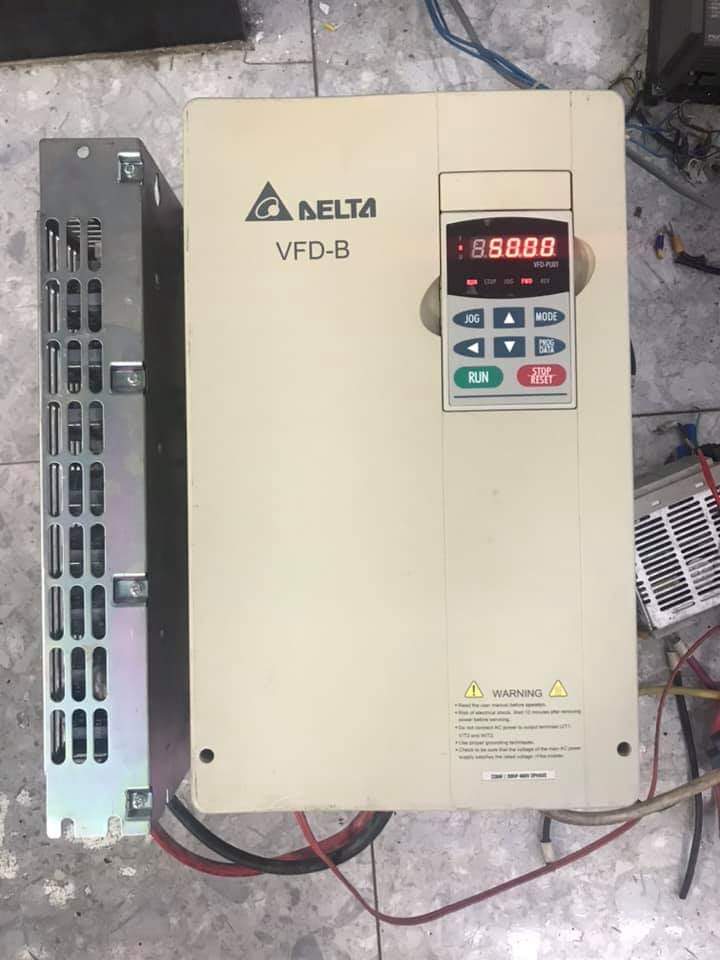

Biến tần Delta là một trong những lựa chọn phổ biến trong ngành công nghiệp tự động hóa nhờ vào độ tin cậy và hiệu suất hoạt động ổn định. Tuy nhiên, trong quá trình vận hành, giống như bất kỳ thiết bị điện tử nào khác, biến tần Delta cũng có thể gặp phải các sự cố và hiển thị mã lỗi. Việc hiểu rõ bảng mã lỗi biến tần Delta chi tiết và biết cách sửa chữa lỗi hư hỏng nhanh chóng là kiến thức vô cùng quan trọng giúp doanh nghiệp duy trì hoạt động sản xuất liên tục, giảm thiểu thời gian ngừng máy và tiết kiệm chi phí.

Bài viết này sẽ đi sâu vào phân tích các mã lỗi phổ biến trên biến tần Delta, từ đó cung cấp hướng dẫn chi tiết về nguyên nhân gây lỗi và cách khắc phục hiệu quả, giúp bạn chủ động xử lý các vấn đề phát sinh.

1. Tại Sao Biến Tần Delta Lại Báo Lỗi?

Biến tần Delta được tích hợp các cơ chế bảo vệ thông minh, liên tục giám sát các thông số vận hành của bản thân và của động cơ. Khi có bất kỳ thông số nào vượt ra ngoài giới hạn an toàn cho phép hoặc phát hiện sự cố bất thường, biến tần sẽ tự động dừng hoạt động và hiển thị một mã lỗi cụ thể trên màn hình. Mục đích chính của cơ chế này là:

• Bảo vệ biến tần: Ngăn ngừa hư hỏng nghiêm trọng cho các linh kiện điện tử nhạy cảm, đặc biệt là module công suất (IGBT), bộ phận đắt đỏ nhất của biến tần.

• Bảo vệ động cơ: Tránh tình trạng quá tải, quá nhiệt, ngắn mạch hoặc các sự cố khác gây hư hại cho động cơ.

• Đảm bảo an toàn vận hành: Cảnh báo người sử dụng về các điều kiện nguy hiểm tiềm ẩn, giúp phòng tránh tai nạn lao động.

Mỗi mã lỗi hiển thị trên biến tần Delta đều mang một ý nghĩa cụ thể, giúp kỹ thuật viên dễ dàng chẩn đoán và khoanh vùng nguyên nhân sự cố.

2. Bảng Mã Lỗi Biến Tần Delta Phổ Biến và Nguyên Nhân Chi Tiết

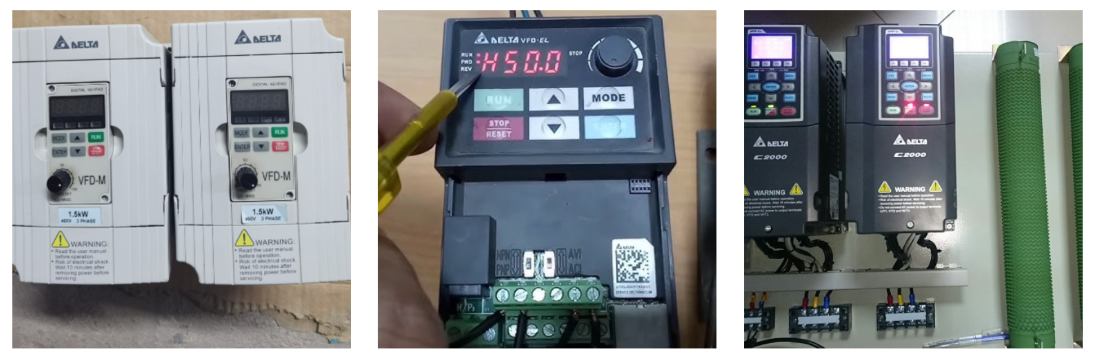

Biến tần Delta có nhiều dòng sản phẩm khác nhau (ví dụ: VFD-M, VFD-B, VFD-E, VFD-C2000, VFD-MS300, v.v.). Mặc dù các mã lỗi có thể có ký hiệu và thứ tự khác nhau giữa các dòng, nhưng ý nghĩa cơ bản của chúng thường tương đồng. Dưới đây là các mã lỗi phổ biến nhất cùng nguyên nhân chi tiết:

2.1. Nhóm Lỗi Quá Dòng (Overcurrent - OC)

Đây là nhóm lỗi rất phổ biến, xảy ra khi dòng điện đầu ra của biến tần vượt quá giới hạn cài đặt.

• OC, OC1, OC2, OC3 (Overcurrent):

  • OC (Chung): Lỗi quá dòng tổng quát.

  • OC1 (Acceleration Overcurrent): Quá dòng khi tăng tốc.

    • Nguyên nhân: Thời gian tăng tốc quá ngắn (cài đặt P0-09 quá thấp), tải có quán tính lớn hoặc quá nặng đòi hỏi dòng khởi động cao, động cơ bị kẹt cơ khí, lỗi module IGBT hoặc mạch điều khiển IGBT, ngắn mạch đầu ra (dây cáp hoặc động cơ).

  • OC2 (Deceleration Overcurrent): Quá dòng khi giảm tốc.

    • Nguyên nhân: Thời gian giảm tốc quá ngắn (cài đặt P0-10 quá thấp), tải có quán tính lớn tạo ra điện áp phản hồi về biến tần (tái sinh), thiếu hoặc điện trở xả/bộ hãm phanh bị hỏng, lỗi phần cứng biến tần.

  • OC3 (Constant Speed Overcurrent): Quá dòng khi chạy ổn định.

    • Nguyên nhân: Tải trọng động cơ tăng đột ngột hoặc bị kẹt trong khi đang chạy, ngắn mạch giữa các pha đầu ra hoặc pha với đất tại cáp động cơ/động cơ, lỗi module IGBT hoặc mạch điều khiển IGBT, lỗi cảm biến dòng.

2.2. Nhóm Lỗi Quá Áp / Thấp Áp (Overvoltage / Undervoltage)

• OV (Overvoltage): Quá áp Bus DC.

  • Nguyên nhân: Điện áp Bus DC (nguồn một chiều bên trong biến tần) vượt quá giới hạn.

    • Điện áp nguồn cấp vào quá cao: Nguồn điện lưới không ổn định, vượt quá giới hạn biến tần.

    • Tải có quán tính lớn, thời gian giảm tốc ngắn: Động cơ phát điện ngược về biến tần khi giảm tốc.

    • Thiếu hoặc hỏng điện trở xả/bộ hãm phanh.

    • Lỗi bên trong biến tần: Mạch hãm phanh nội bộ hoặc tụ DC bus bị lỗi.

• LV (Low Voltage / Undervoltage): Thấp áp Bus DC.

  • Nguyên nhân: Điện áp Bus DC thấp hơn ngưỡng cho phép.

    • Điện áp nguồn cấp vào biến tần quá thấp: Do sụt áp lưới, aptomat yếu, hoặc cáp nguồn quá nhỏ.

    • Mất pha nguồn cấp: Một hoặc nhiều pha của nguồn điện đầu vào bị mất.

    • Lỗi bộ chỉnh lưu (Diode Bridge): Các diode chỉnh lưu đầu vào bị hỏng.

2.3. Nhóm Lỗi Quá Tải (Overload)

• OL (Overload): Quá tải động cơ.

  • Nguyên nhân: Động cơ bị quá tải nặng trong thời gian dài (dòng điện động cơ vượt quá cài đặt bảo vệ OL trong một khoảng thời gian nhất định), công suất động cơ không đủ cho tải, thông số bảo vệ quá tải động cơ (thường là P0-03/Motor Rated Current) cài đặt không chính xác.

• OH (Overheating): Quá nhiệt biến tần.

  • Nguyên nhân: Nhiệt độ bên trong biến tần vượt quá giới hạn cho phép.

    • Quạt làm mát bị hỏng/kẹt/bụi bẩn: Quạt không quay hoặc bị bám đầy bụi, không tản nhiệt hiệu quả.

    • Bụi bẩn bám đầy tản nhiệt: Ngăn cản quá trình trao đổi nhiệt.

    • Môi trường lắp đặt quá nóng: Nhiệt độ môi trường xung quanh biến tần cao hơn 50°C.

    • Không gian thông gió bị hạn chế: Biến tần lắp đặt trong tủ quá kín, không có đủ không gian.

2.4. Nhóm Lỗi Bảo Vệ Khác

• GF (Ground Fault): Lỗi chạm đất / rò điện.

  • Nguyên nhân: Dòng điện rò rỉ từ cáp động cơ hoặc bản thân động cơ xuống đất vượt quá giới hạn cho phép.

    • Cáp động cơ bị chạm đất/hư hỏng cách điện.

    • Động cơ bị chạm vỏ/hỏng cách điện cuộn dây.

    • Môi trường ẩm ướt, bụi bẩn dẫn điện.

    • Lỗi cảm biến dòng hoặc mạch bảo vệ chạm đất bên trong biến tần.

• OL3 (Overload of Braking Resistor): Quá tải điện trở thắng/hãm.

  • Nguyên nhân: Điện trở hãm bị quá tải do sử dụng liên tục hoặc không phù hợp với công suất biến tần/tải, điện trở hãm bị hỏng, bộ hãm phanh bị lỗi.

• CE (Communication Error): Lỗi truyền thông.

  • Nguyên nhân: Lỗi kết nối hoặc cài đặt giao thức truyền thông (Modbus, CANopen...) với thiết bị bên ngoài (PLC, HMI).

• OU (Output Short Circuit): Ngắn mạch đầu ra.

  • Nguyên nhân: Ngắn mạch trực tiếp giữa các pha đầu ra của biến tần hoặc giữa pha với đất. Thường là nguyên nhân nghiêm trọng, có thể gây hỏng IGBT.

• EF (External Fault): Lỗi ngoài.

  • Nguyên nhân: Một tín hiệu từ bên ngoài được kết nối với biến tần (ví dụ: qua terminal DI) báo hiệu một lỗi trong hệ thống (ví dụ: quá nhiệt động cơ, ngắt khẩn cấp). Lỗi này phụ thuộc vào cách bạn đấu nối và cài đặt.

• Auto-Tuning Fail: Lỗi quá trình tự động dò thông số động cơ.

  • Nguyên nhân: Quá trình Auto-Tuning không thành công do động cơ chưa được kết nối đúng, động cơ bị lỗi, hoặc môi trường có nhiễu điện từ mạnh.

• SC (Short Circuit): Lỗi ngắn mạch.

  • Nguyên nhân: Lỗi phần cứng nghiêm trọng, thường liên quan đến mạch công suất hoặc mạch bảo vệ ngắn mạch nội bộ.

• PFC (Power Factor Correction Fault): Lỗi hiệu chỉnh hệ số công suất.

  • Nguyên nhân: Lỗi liên quan đến bộ phận hiệu chỉnh hệ số công suất trong biến tần.

2.5. Nhóm Lỗi Phần Cứng Nội Bộ (Thường cần chuyên gia)

• CPU Fail / Hardware Fault: Lỗi vi xử lý hoặc lỗi phần cứng tổng quát.

  • Nguyên nhân: Lỗi chip CPU, lỗi bộ nhớ, lỗi mạch nguồn nội bộ, hỏng linh kiện trên bo mạch điều khiển.

• IGBT Fault: Lỗi module IGBT.

  • Nguyên nhân: Một hoặc nhiều Transistor IGBT trong mạch công suất bị chập, rò rỉ, hoặc hư hỏng. Thường do quá tải, ngắn mạch, sét đánh hoặc quá nhiệt kéo dài.

• Sensor Fault: Lỗi cảm biến (dòng, áp, nhiệt độ).

  • Nguyên nhân: Cảm biến đo lường bên trong biến tần bị hỏng, không cung cấp tín hiệu chính xác.

• EEPROM Fault: Lỗi bộ nhớ EEPROM.

  • Nguyên nhân: Lỗi đọc/ghi dữ liệu trên chip nhớ EEPROM, có thể cần reset biến tần hoặc thay thế bo mạch.

3. Hướng Dẫn Sửa Chữa Khắc Phục Lỗi Hư Hỏng Biến Tần Delta Nhanh Chóng

Khi biến tần Delta báo lỗi, việc xử lý cần được thực hiện một cách cẩn trọng và có hệ thống để đảm bảo an toàn và hiệu quả.

Bước 1: Đảm bảo an toàn tuyệt đối

• Ngắt toàn bộ nguồn điện cấp cho biến tần: Tắt aptomat hoặc cầu dao tổng cấp điện cho biến tần (cả nguồn vào và nguồn ra).

• Chờ xả điện tích: Đây là bước cực kỳ quan trọng. Đợi ít nhất 5-10 phút (hoặc theo khuyến nghị của nhà sản xuất trong tài liệu hướng dẫn) để các tụ điện trong biến tần xả hết điện tích. Điện áp trên Bus DC có thể rất cao và nguy hiểm ngay cả khi nguồn đã ngắt.

• Kiểm tra lại bằng đồng hồ: Sau khi chờ, dùng đồng hồ vạn năng đo điện áp Bus DC (giữa P+ và N- trên terminal biến tần) để đảm bảo điện áp đã về 0V trước khi chạm vào bất kỳ bộ phận nào.

Bước 2: Xác định và ghi lại mã lỗi

• Đọc chính xác mã lỗi hiển thị trên màn hình của biến tần.

• Tham khảo tài liệu hướng dẫn sử dụng của biến tần Delta dòng cụ thể mà bạn đang dùng để có thông tin chi tiết nhất về mã lỗi và nguyên nhân.

Bước 3: Thực hiện các bước kiểm tra và khắc phục ban đầu (tùy theo mã lỗi)

• Đối với lỗi Quá Dòng (OC, OC1, OC2, OC3):

  • Kiểm tra cơ khí tải và động cơ: Đảm bảo động cơ không bị kẹt, bó, hoặc quá tải đột ngột. Quay thử động cơ bằng tay xem có trơn tru không. Kiểm tra các khớp nối, ổ bi của tải và động cơ.

  • Kiểm tra cáp động cơ: Ngắt kết nối 3 pha (U, V, W) của động cơ khỏi biến tần. Dùng đồng hồ vạn năng đo điện trở giữa các pha (U-V, V-W, W-U) và giữa từng pha với đất (U-PE, V-PE, W-PE) trên đoạn cáp động cơ. Các giá trị này phải là vô cùng lớn (OL) hoặc không thông mạch. Nếu có giá trị thấp, cáp bị ngắn mạch hoặc chạm đất. Thay thế hoặc sửa chữa ngay lập đoạn cáp bị hỏng.

  • Kiểm tra động cơ: Đo điện trở cuộn dây động cơ (U-V, V-W, W-U). Ba giá trị phải xấp xỉ bằng nhau và trong giới hạn vài Ohm. Dùng Megohmmeter đo điện trở cách điện giữa cuộn dây và vỏ động cơ (phải >0.5 MΩ). Nếu lỗi, cần sửa chữa hoặc thay thế động cơ.

  • Điều chỉnh thời gian tăng/giảm tốc: Nếu lỗi OC1/OC2, hãy thử tăng thời gian tăng tốc (P0-09) và giảm tốc (P0-10) trong cài đặt biến tần lên.

• Đối với lỗi Quá Áp (OV):

  • Kiểm tra nguồn cấp: Dùng đồng hồ đo điện áp nguồn cấp vào biến tần (R, S, T) xem có ổn định và đúng định mức không.

  • Cài đặt thời gian giảm tốc: Tăng giá trị tham số thời gian giảm tốc (P0-10) trong biến tần lên.

  • Kiểm tra/lắp đặt điện trở xả/bộ hãm phanh: Nếu tải có quán tính lớn và yêu cầu giảm tốc nhanh, cần kiểm tra xem đã lắp điện trở xả/bộ hãm phanh chưa, hoặc chúng có bị hỏng không.

• Đối với lỗi Thấp Áp (LV):

  • Kiểm tra nguồn cấp: Kiểm tra điện áp nguồn cấp vào biến tần có ổn định và đủ không. Đảm bảo không bị mất pha nguồn đầu vào. Kiểm tra aptomat, cầu chì.

• Đối với lỗi Quá Tải (OL, OH):

  • Kiểm tra tải (OL): Giảm tải cho động cơ nếu có thể. Đảm bảo công suất biến tần và động cơ phù hợp với yêu cầu tải.

  • Cài đặt thông số động cơ (OL): Kiểm tra lại các tham số định mức của động cơ (P0-03 đến P0-06) trong cài đặt biến tần để đảm bảo chúng chính xác.

  • Vệ sinh biến tần (OH): Tắt nguồn, mở nắp biến tần (nếu có thể), dùng khí nén khô thổi sạch bụi bẩn bám trên tản nhiệt, quạt làm mát và các khe thông gió.

  • Kiểm tra quạt (OH): Đảm bảo quạt làm mát quay trơn tru và không bị kẹt.

  • Môi trường lắp đặt (OH): Đảm bảo biến tần được lắp đặt ở nơi khô ráo, thoáng mát, có đủ không gian thông gió.

• Đối với lỗi Chạm Đất (GF):

  • Cực kỳ quan trọng: Luôn kiểm tra cáp động cơ và động cơ như mục kiểm tra lỗi quá dòng. Đây là nguyên nhân phổ biến nhất của lỗi GF. Không tự ý reset hoặc cố gắng chạy biến tần nếu chưa xác định được nguyên nhân chạm đất.

• Đối với các lỗi phần cứng nội bộ (CPU Fail, IGBT Fault, Sensor Fault, EEPROM Fault, SC):

  • Những lỗi này thường liên quan đến hư hỏng linh kiện bên trong biến tần (bo mạch, CPU, IGBT, cảm biến). Việc tự sửa chữa đòi hỏi chuyên môn cao, thiết bị chuyên dụng và tiềm ẩn rủi ro lớn.

Bước 4: Reset biến tần

• Sau khi đã kiểm tra và khắc phục các nguyên nhân tiềm ẩn, thử reset biến tần. Biến tần Delta thường có nút "RESET" trên bàn phím điều khiển hoặc bạn có thể thực hiện reset thông qua menu cài đặt.

• Nếu lỗi vẫn tái diễn sau khi reset, điều đó cho thấy nguyên nhân chưa được khắc phục triệt để hoặc lỗi nằm ở phần cứng biến tần và cần sự can thiệp chuyên sâu.

Bước 5: Liên hệ dịch vụ sửa chữa chuyên nghiệp

Nếu bạn đã thực hiện tất cả các bước trên mà biến tần vẫn báo lỗi, hoặc nếu lỗi liên quan đến phần cứng bên trong biến tần (ví dụ: IGBT Fault, CPU Fail, SC, GF không do bên ngoài), bạn nên liên hệ ngay với một trung tâm chuyên sửa chữa biến tần Delta uy tín. Việc tự ý can thiệp vào phần cứng khi không có đủ kiến thức và thiết bị chuyên dụng có thể gây ra hư hỏng nặng hơn hoặc nguy hiểm cho bản thân.

4. Lợi Ích Khi Chọn Đơn Vị Sửa Chữa Biến Tần Delta Chuyên Nghiệp

Việc hợp tác với một trung tâm sửa chữa biến tần Delta uy tín mang lại nhiều lợi ích vượt trội:

• Chẩn đoán chính xác: Đội ngũ kỹ sư giàu kinh nghiệm và trang thiết bị hiện đại giúp xác định đúng nguyên nhân gốc rễ của lỗi, kể cả những lỗi khó phát hiện nhất.

• Khắc phục nhanh chóng: Các trung tâm chuyên nghiệp thường có sẵn kho linh kiện phong phú và quy trình làm việc hiệu quả, giúp rút ngắn thời gian sửa chữa tối đa, giảm thiểu thời gian ngừng máy sản xuất.

• Đảm bảo chất lượng: Biến tần được sửa chữa đúng kỹ thuật, sử dụng linh kiện chất lượng, đảm bảo hoạt động ổn định và bền bỉ sau này.

• Tiết kiệm chi phí: Chi phí sửa chữa thường thấp hơn nhiều so với việc mua biến tần mới, giúp doanh nghiệp tối ưu hóa ngân sách.

• Bảo hành rõ ràng: Dịch vụ sửa chữa thường đi kèm với chính sách bảo hành minh bạch, mang lại sự yên tâm cho khách hàng về chất lượng dịch vụ.

• Tư vấn chuyên sâu: Nhận được lời khuyên hữu ích về cách vận hành, bảo dưỡng và tối ưu hóa biến tần để phòng ngừa các lỗi tái diễn.

5. Phòng Ngừa Lỗi Để Biến Tần Delta Hoạt Động Bền Bỉ

Để hạn chế tối đa các sự cố và kéo dài tuổi thọ của biến tần Delta, bạn nên thực hiện các biện pháp phòng ngừa sau:

• Lựa chọn đúng công suất: Đảm bảo công suất biến tần phù hợp hoặc lớn hơn một chút so với công suất động cơ và yêu cầu của tải.

• Lắp đặt đúng cách:

  • Đảm bảo biến tần được lắp đặt trong môi trường khô ráo, thoáng mát, ít bụi bẩn và rung động.

  • Tuân thủ khoảng cách thông gió theo khuyến nghị của nhà sản xuất để đảm bảo tản nhiệt hiệu quả.

  • Thực hiện nối đất (tiếp địa) cho cả biến tần và động cơ đúng tiêu chuẩn, đảm bảo an toàn và giảm nhiễu.

• Vệ sinh và bảo trì định kỳ:

  • Thường xuyên vệ sinh bụi bẩn bám trên tản nhiệt, quạt làm mát và các khe thông gió. Bụi bẩn là nguyên nhân hàng đầu gây quá nhiệt và chập cháy.

  • Kiểm tra độ chắc chắn của các mối nối dây điện, siết chặt nếu cần.

  • Kiểm tra tình trạng hoạt động của quạt làm mát và thay thế nếu có dấu hiệu hư hỏng.

• Cài đặt thông số chính xác:

  • Đảm bảo các thông số định mức của động cơ (dòng điện, điện áp, tần số, tốc độ) được cài đặt chính xác trong biến tần.

  • Thiết lập thời gian tăng/giảm tốc hợp lý, phù hợp với quán tính của tải để tránh quá dòng/quá áp đột ngột.

  • Cài đặt các chức năng bảo vệ (quá tải, quá dòng, bảo vệ động cơ) đúng cách.

• Kiểm tra nguồn cấp: Đảm bảo nguồn điện cấp cho biến tần ổn định, đúng điện áp định mức và không bị mất pha. Cân nhắc sử dụng cuộn kháng đầu vào (input choke) nếu nguồn điện không ổn định hoặc có nhiều nhiễu.

• Sử dụng phụ kiện phù hợp: Đối với các ứng dụng đặc biệt (tải quán tính lớn, cần dừng khẩn cấp), hãy trang bị điện trở xả và bộ hãm phanh phù hợp. Cân nhắc sử dụng cuộn kháng đầu ra (output choke) hoặc bộ lọc (filter) để bảo vệ động cơ và biến tần khỏi sóng hài.

Việc nắm vững bảng mã lỗi biến tần Delta chi tiết và biết cách sửa chữa lỗi hư hỏng nhanh chóng là vô cùng quan trọng đối với mọi doanh nghiệp sử dụng thiết bị này. Khi biến tần Delta báo lỗi, hãy bình tĩnh, thực hiện các bước kiểm tra an toàn và có hệ thống theo hướng dẫn. Đối với các lỗi phức tạp hoặc khi đã thử các biện pháp cơ bản mà không hiệu quả, đừng ngần ngại tìm đến sự hỗ trợ của các chuyên gia sửa chữa biến tần uy tín. Họ sẽ giúp bạn khôi phục hoạt động của biến tần một cách hiệu quả, nhanh chóng và an toàn, đảm bảo dây chuyền sản xuất của bạn luôn vận hành trơn tru và đạt hiệu quả cao nhất.

Bạn có muốn tìm hiểu sâu hơn về một mã lỗi cụ thể nào đó trên biến tần Delta không, hay có câu hỏi nào khác về việc sửa chữa biến tần?

Hướng dẫn cách sửa biến tần Delta những lỗi thường gặp

1. Sửa biến tần Delta báo Lỗi ocA, ocd, Ocn ở biến tần Delta

Bảng mã lỗi biến tần Delta ocA, ocd, Ocn

Lỗi này còn được dân kỹ thuật gọi với một cái tên khác là ocA (Quá dòng khi tăng tốc), ocd (Quá dòng khi giảm tốc), Ocn (Quá dòng khi hoạt động với tốc độ không đổi)

Nguyên nhân gây lỗi:

Khi biến chưa kết nối với motor

– Module IGBT hỏng

– Pha ngõ ra chạm đất

– Mạch dò dòng của biến tần lỗi

Khi biến tần đã kết nối với motor

– Công suất biến tần không phù hợp với công suất motor

– Thời gian tăng tốc quá ngắn hoặc thông số motor cài đặt chưa đúng

– Tải quá nặng

– Motor hỏng cách điện hoặc dây nối motor với biến tần bị chạm đất

– Mạch dò dòng của biến tần lỗi.

Kiểm tra lỗi:

– Reset biến tần, tháo động cơ ra khỏi biến tần.

– Kiểm tra ngắn mạch các chân U/V/W trên biến tần và cho biến tần chạy lại.

– Kiểm tra thời gian tăng tốc

– Kiểm tra thời gian giảm tốc

– Kiểm tra đay điện kết nối với động cơ

– Kiểm tra xem tải có tăng đột ngột

– Nếu tải là hệ thống quạt thì  phải cân bằng lưu lượng khí thổi vào và khí thổi ra.

Sửa chữa và khắc phục:

– Thay IGBT

– Tăng thời gian/giảm tốc.

– Nếu cảnh báo lỗi tiếp tục lặp lại, chúng tôi khuyên bạn nên liên hệ với nhà cung cấp hệ thống hoặc trung tâm sửa chữa biến tần Trần Gia Automation để được tư vấn kỹ hơn về lỗi.

2. Sửa biến tần Delta báo Lỗi ovA, Ovd, Ovn ở biến tần Delta

Bảng mã lỗi biến tần Delta  ovA, Ovd, Ovn

Lỗi này còn được dân kỹ thuật gọi với một cái tên khác là ovA (Quá áp khi tăng tốc), Ovd (Quá áp khi giảm tốc), Ovn (Quá áp khi chạy với tốc độ bình thường)

Nguyên nhân gây lỗi:

– Trường hợp 1: xảy ra khi cấp nguồn

+ Điện áp nguồn cấp quá cao

+ Biến tần hiển thị sai điện áp DC BUS, phần lớn do board công suất bị lỗi

– Trường hợp 2: xảy ra khi biến tần điều khiển có tải quán tính lớn (ly tâm, cầu trục, nâng hạ,..)

+ Thời gian giảm tốc quá ngắn

+Động cơ bị một tác nhân khác đẩy/kéo

+ Động cơ có vấn đề

Kiểm tra lỗi:

Kiểm tra xem điện trở xả có lỏng hay đứt dây điện không?

– Kiểm tra điện áp ngõ vào có vượt quá điện áp định mức biến tần.

– Kiểm tra giá trị điện trở xả

– Kiểm tra thời gian tăng/giảm tốc

– Kiểm tra công suất biến tần có phù hợp với công suất động cơ hay không?

– Kiểu dừng tự do hay dừng giảm tốc.

– Reset lại biến tần, tháo động cơ ra khỏi biến tần và cho biến tần chạy lại.

Sửa chữa và khắc phục:

– Gắn thêm điện trở xả

– Tăng thời gian tăng/giảm tốc.

– Nếu cảnh báo lỗi tiếp tục lặp lại, chúng tôi khuyên bạn nên liên hệ với nhà cung cấp hệ thống hoặc trung tâm sửa chữa biến tần Trần Gia Automation để được tư vấn kỹ hơn về lỗi.

– Thay thế biến tần cho phù hợp với công suất động cơ.

3. Sửa biến tần Delta báo Lỗi LvA, LvN, LvS ở biến tần Delta

Bảng mã lỗi biến tần Delta : LvA, LvN, LvS

Lỗi này còn được dân kỹ thuật gọi với một cái tên khác là LvA (Thấp áp khi tăng tốc), LvN (Thấp áp khi hoạt động bình thường), LvS (Thấp áp khi dừng)

Nguyên nhân gây lỗi:

Điện áp trên DC Bus thấp hơn giá trị định mức ở thông số P06-00 trong quá trình tăng tốc

Kiểm tra lỗi:

– Kiểm tra điện áp ngõ vào

– Kiểm tra sự thay đổi đột ngột của tải

– Kiểm tra giá trị thông số Pr.06-00

Sửa chữa và khắc phục:

– Nếu cảnh báo lỗi tiếp tục lặp lại, chúng tôi khuyên bạn nên liên hệ với nhà cung cấp hệ thống hoặc trung tâm sửa chữa biến tần Trần Gia Automation để được tư vấn kỹ hơn về lỗi.

CÁC LỢI THẾ CỦA CATEC

Đội Ngũ Kỹ Sư Kinh Nghiệm Vượt Trội

• Trình độ chuyên môn cao: Các kỹ sư của Catec được đào tạo bài bản từ các trường đại học kỹ thuật hàng đầu, có kiến thức sâu rộng về điện tử công suất, tự động hóa và các nguyên lý hoạt động của biến tần.
• Kinh nghiệm thực chiến dày dặn: Với nhiều năm kinh nghiệm trong ngành, đội ngũ Catec đã tiếp xúc và xử lý hàng ngàn trường hợp lỗi biến tần từ đơn giản đến phức tạp, thuộc nhiều chủng loại và thương hiệu khác nhau.
• Nắm vững công nghệ các hãng: Catec có khả năng sửa chữa chuyên sâu biến tần của hầu hết các hãng lớn như:
  • Sửa Biến tần Delta: Dòng VFD-B, VFD-M, VFD-E, VFD-C2000, VFD-CP2000, VFD-EL, v.v.
  • Sửa Biến tần Siemens: Sinamics G120, G110, MM440, MM430, MM420, S120, v.v.
  • Sửa Biến tần ABB: ACS550, ACS800, ACS355, ACS580, v.v.
  • Sửa Biến tần Schneider: Altivar ATV31, ATV61, ATV71, ATV320, ATV630, ATV930, v.v.
  • Sửa Biến tần Fuji: Frenic-Multi, Frenic-Ace, Frenic-MEGA, v.v.
  • Sửa Biến tần Mitsubishi: FR-A, FR-D, FR-E, FR-F, v.v.
  • Và nhiều hãng khác như Yaskawa, Danfoss, Omron, Parker, Lenze, Vacon, Hitachi, Hyosung, LS, INVT, Veichi, Shihlin, Cutes, v.v.
• Luôn cập nhật kiến thức: Thường xuyên tham gia các khóa đào tạo, hội thảo chuyên ngành để cập nhật công nghệ mới, phương pháp chẩn đoán và sửa chữa tiên tiến nhất.

Quy Trình Sửa Chữa Biến Tần Chuyên Nghiệp – Minh Bạch Từng Bước

• Đảm bảo tính khoa học, hiệu quả và minh bạch, giúp khách hàng hoàn toàn yên tâm. (Xem chi tiết ở mục IV)

Trang Thiết Bị Hiện Đại Và Kho Linh Kiện Chính Hãng

• Thiết bị chẩn đoán tiên tiến: Sử dụng các máy đo chuyên dụng như máy hiện sóng (Oscilloscope), bộ kiểm tra IGBT, máy test IC, máy đo LCR, máy đo điện trở cách điện (Megger), bộ nạp chương trình (programmer), v.v., đảm bảo chẩn đoán chính xác và nhanh chóng.
• Hệ thống tải giả (Load Test System): Cho phép chạy thử biến tần ở chế độ có tải, mô phỏng điều kiện hoạt động thực tế để đảm bảo biến tần hoạt động ổn định trước khi bàn giao.
• Kho linh kiện đa dạng và chính hãng: Catec sở hữu kho linh kiện điện tử công suất lớn, nhập khẩu trực tiếp từ các nhà sản xuất uy tín hoặc nhà phân phối chính hãng. Đảm bảo 100% linh kiện thay thế là hàng chất lượng cao (IGBT, Diode, tụ điện, IC điều khiển, cảm biến, quạt tản nhiệt, v.v.).

Chính Sách Bảo Hành Vượt Trội Và Hỗ Trợ Tận Tâm

• Thời gian bảo hành dài hạn: Catec cung cấp chính sách bảo hành rõ ràng, thường từ 3 đến 12 tháng tùy theo hạng mục sửa chữa và linh kiện thay thế.
• Hỗ trợ kỹ thuật nhanh chóng: Cam kết phản hồi và hỗ trợ khách hàng kịp thời nếu có bất kỳ vấn đề nào phát sinh trong thời gian bảo hành.
• Tư vấn chuyên nghiệp: Đội ngũ Catec luôn sẵn sàng tư vấn miễn phí qua điện thoại, email hoặc trực tiếp tại công ty về các vấn đề kỹ thuật, cách vận hành và bảo trì biến tần.
• Hỗ trợ tại chỗ: Đối với các trường hợp khẩn cấp hoặc hệ thống phức tạp, Catec có thể cử kỹ thuật viên đến tận nơi khảo sát và xử lý sự cố.

Chi Phí Hợp Lý – Tối Ưu Hóa Lợi Ích Khách Hàng

• Catec luôn nỗ lực tối ưu hóa chi phí sửa chữa, đưa ra mức giá cạnh tranh nhất trên thị trường mà vẫn đảm bảo chất lượng dịch vụ.
• Minh bạch trong báo giá, không phát sinh chi phí ẩn.
• Giúp doanh nghiệp tiết kiệm đáng kể so với việc mua mới biến tần, đồng thời giảm thiểu thiệt hại do ngừng sản xuất.

Quy Trình Các Bước Sửa Chữa Biến Tần Chuyên Nghiệp Tại Catec Automation

Tại Catec, mỗi biến tần khi được tiếp nhận đều trải qua một quy trình kiểm tra và sửa chữa chặt chẽ, đảm bảo tính chính xác và hiệu quả cao nhất.

Bước 1: Tiếp Nhận Thông Tin Và Đánh Giá Sơ Bộ

• Tiếp nhận biến tần từ khách hàng cùng với mô tả chi tiết lỗi (mã lỗi hiển thị, dấu hiệu bất thường, lịch sử lỗi).
• Kỹ thuật viên ghi nhận thông tin, kiểm tra ngoại quan thiết bị (tình trạng vỏ, quạt, kết nối).
• Đánh giá ban đầu về mức độ hư hỏng và khả năng sửa chữa.

Bước 2: Vệ Sinh Công Nghiệp Và An Toàn Điện

• Vệ sinh sạch sẽ toàn bộ biến tần (bo mạch, tản nhiệt, quạt) bằng khí nén và dung dịch chuyên dụng.
• Thực hiện xả điện áp DC Bus để đảm bảo an toàn.
• Kiểm tra điện trở cách điện của biến tần và động cơ (nếu có).

Bước 3: Chẩn Đoán Chuyên Sâu Bằng Thiết Bị Hiện Đại

• Kỹ thuật viên tiến hành tháo biến tần, kiểm tra chi tiết từng khối chức năng (nguồn, chỉnh lưu, DC Bus, IGBT, điều khiển).
• Sử dụng các thiết bị đo lường chuyên dụng để kiểm tra từng linh kiện (IGBT, Diode, tụ điện, IC, cảm biến).
• Phân tích sơ đồ mạch và dựa vào kinh nghiệm để khoanh vùng và xác định nguyên nhân gốc rễ của lỗi.
• Lập báo cáo chẩn đoán chi tiết và đề xuất phương án sửa chữa.

Bước 4: Báo Giá Và Nhận Phản Hồi Từ Khách Hàng

• Catec cung cấp báo giá chi tiết, minh bạch các hạng mục sửa chữa và linh kiện cần thay thế.
• Giải thích rõ ràng về tình trạng lỗi, phương án khắc phục và thời gian dự kiến.
• Chỉ tiến hành sửa chữa khi có sự đồng ý và xác nhận từ phía khách hàng.

Bước 5: Tiến Hành Sửa Chữa Và Thay Thế Linh Kiện Chính Hãng

• Thực hiện sửa chữa bo mạch, thay thế các linh kiện hỏng hóc bằng linh kiện chính hãng, chất lượng cao.
• Đảm bảo kỹ thuật hàn, lắp ráp chuẩn xác, bền vững.
• Sơn phủ bảo vệ mạch điện (conformal coating) cho các bo mạch nếu môi trường hoạt động khắc nghiệt.

Bước 6: Chạy Thử Và Kiểm Tra Chất Lượng Nghiêm Ngặt

• Chạy thử không tải: Kiểm tra các chức năng cơ bản của biến tần.
• Chạy thử có tải (Full Load Test): Nối biến tần với motor và tải thực tế hoặc mô phỏng, thực hiện các bài kiểm tra chuyên sâu về dòng điện, điện áp, tần số, nhiệt độ, khả năng bảo vệ lỗi (quá dòng, quá áp, quá nhiệt, chạm đất).
• Đảm bảo biến tần hoạt động ổn định, đúng thông số kỹ thuật và đã khắc phục triệt để lỗi.

Bước 7: Bàn Giao Thiết Bị Và Hỗ Trợ Sau Sửa Chữa

• Bàn giao biến tần đã sửa chữa cùng với hồ sơ sửa chữa chi tiết (nguyên nhân lỗi, linh kiện thay thế, kết quả kiểm tra).
• Hướng dẫn khách hàng cách vận hành đúng cách, các biện pháp bảo trì phòng ngừa.
• Cung cấp chính sách bảo hành rõ ràng và cam kết hỗ trợ kỹ thuật nhanh chóng nếu có vấn đề phát sinh.

Các khu vực chúng tôi cung cấp biến tần toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

Dịch vụ sửa chữa biến tần tận nơi: Tân Phú, Tân Bình, Gò Vấp,KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…
