Sửa chữa PLC Siemens S7-200 báo lỗi - Nguyên nhân & Cách khắc phục

Phần 1: Giới Thiệu Về PLC Siemens S7-200

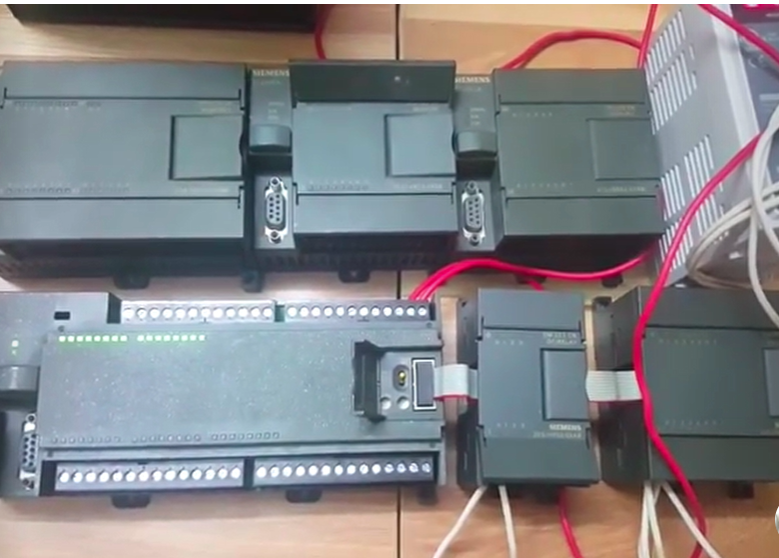

1.1. Tổng quan về PLC Siemens S7-200

PLC Siemens S7-200 là một dòng PLC mini của Siemens, nổi tiếng với sự ổn định, nhỏ gọn và khả năng lập trình linh hoạt. Nó được sử dụng rộng rãi trong các hệ thống tự động hóa vừa và nhỏ, từ dây chuyền sản xuất đến hệ thống điều khiển máy móc.

• Bộ vi xử lý tốc độ cao

• Giao tiếp truyền thông RS-485, PPI

• Lập trình bằng STEP 7-MicroWIN

1.2. Vì sao PLC S7-200 thường gặp lỗi?

Dù có độ bền cao, PLC Siemens S7-200 vẫn có thể báo lỗi do nhiều nguyên nhân như:

• Nguồn không ổn định

• Môi trường hoạt động quá khắc nghiệt (ẩm, bụi, rung)

• Lỗi phần mềm lập trình

• Lỗi truyền thông hoặc nhiễu tín hiệu

• Hư hỏng phần cứng theo thời gian

Phần 2: Các Lỗi Thường Gặp Trên PLC Siemens S7-200

2.1. Lỗi đèn ERROR sáng đỏ

Đây là lỗi phổ biến nhất trên PLC S7-200. Đèn ERROR sáng đỏ báo hiệu PLC đang gặp trục trặc:

Nguyên nhân:

• Lỗi chương trình (lệnh sai, chia cho 0)

• Lỗi truyền thông

• Lỗi phần cứng (hỏng CPU, RAM)

Cách khắc phục:

• Kết nối phần mềm MicroWIN để kiểm tra lỗi chi tiết

• Xem mã lỗi trong System Block > Error Status

• Reset PLC hoặc nạp lại chương trình

2.2. PLC S7-200 không RUN

PLC không chạy chương trình có thể do:

• Chưa bật RUN trên phần mềm hoặc công tắc chưa chuyển sang RUN

• Lỗi chương trình hoặc chưa nạp chương trình

• Lỗi phần cứng

Giải pháp:
Kiểm tra lại công tắc RUN/STOP, nạp lại chương trình, nếu vẫn không được thì kiểm tra phần cứng.

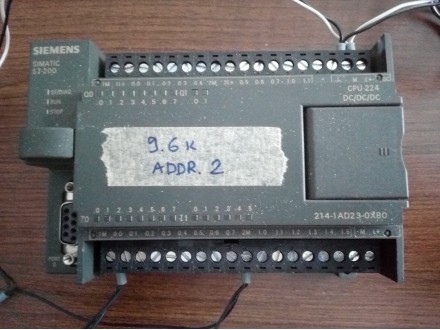

2.3. Lỗi truyền thông RS-485

Đây là lỗi ảnh hưởng đến kết nối giữa PLC với HMI hoặc máy tính:

Nguyên nhân:

• Lỗi dây truyền thông (cáp PPI)

• Cài đặt sai baudrate hoặc địa chỉ

• Thiết bị truyền thông bị nhiễu

Khắc phục:

• Kiểm tra dây tín hiệu

• Đảm bảo thiết lập đúng: baudrate, parity, stop bit

• Cách ly nhiễu (dùng cáp chống nhiễu, đấu đất tốt)

Dịch Vụ của CATEC

- Chuyên Nhận sửa chữa Biến khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ....

- Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

- Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

- Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình BOP hiển thị của biến tần, ....

Những lỗi thường gặp khi sửa chữa PLC Siemens

Với tầm vĩ mô, hoạt động sửa chữa bộ lập trình PLC của đang ngày càng mở rộng phát triển hơn trong nền tảng công nghiệp hóa. Công ty chúng tôi chuyên phân phối và sửa chữa các loại PLC Siemens, Mitsubishi, Delta, Omron,... tại TpHCM và các tỉnh khu vực miền Nam.

Những lỗi thường gặp khi sửa chữa PLC Siemens:

PLC Siemens không lên nguồn, có tín hiệu khởi động nhưng không lên màn hình.

Sửa chữa PLC Siemens lỗi cấp nguồn nhưng không có điện vào.

Sửa PLC Siemens không nhận đầu vào như nút nhấn, sensor, công tắc hành trình….

Sửa chữa PLC Siemens không điều khiển được đầu ra.

Sửa chữa PLC Siemens không kết nối truyền thông.

Sửa PLC Siemens bị chập điện,

Sửa chữa PLC Siemens đấu nhầm chân dẫn đến hư ngõ vào hoặc ngõ ra,…

Sửa lỗi PLC Siemens đang chạy bỗng nhiên dừng đột ngột.

PLC Siemens bị lỗi bộ nhớ,

Khắc phục sự cố module đầu vào số.

PLC Siemens không nhận I/O.

PLC Siemens không nhận kết nối.

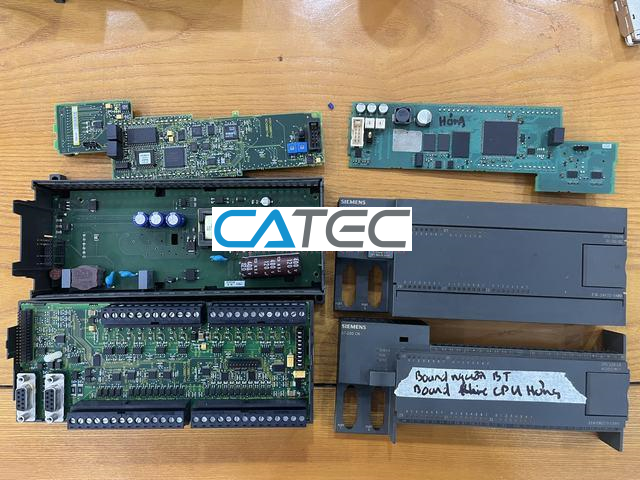

PLC Siemens bị hư board nguồn.

Sửa PLC Siemens bị lỗi phần mềm, quên mật khẩu (pass), crack bẻ khóa...

 Chúng tôi chuyên sửa chữa các loại PLC Siemens

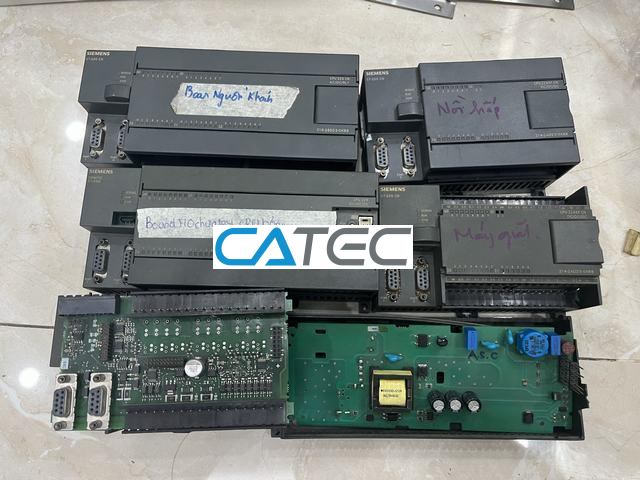

Sửa chữa PLC Siemens S7 200 (CPU 221, CPU 222, CPU224XP, CPU 226,... ).

Sửa chữa PLC Siemens S7-200CN.

Sửa chữa PLC Siemens S7 300 (CPU 312, CPU 314, CPU 315 2PN/DP,...).

Sửa chữa PLC Siemens S7-400.

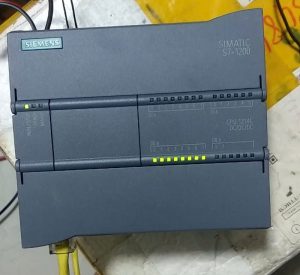

Sửa chữa PLC Siemens S7 1200 (CPU 1211, CPU 1212, CPU1214 .....).

Sửa chữa PLC Siemens S7-1500.

Sửa chữa chữa PLC Siemens Logo 12/24RC, 24RC, 230RC.

Qua kinh nghiệm thực chiến sửa chữa PLC Siemens, chúng tôi sẽ hướng dẫn cách sửa PLC Siemens thông dụng nhất cho các trường hợp dưới đây:

1. Sửa lỗi nguồn PLC Siemens.

- Kiểm tra nguồn cấp xem có đúng theo nguồn cấp như nhà sản xuất đã quy định hay chưa.  Kiểm tra các mối nối và dây dẫn khắc phục khi bị đứt dây, bị ăn mòn, đấu sai dây dẫn.

- Đo điện rò: giá trị đo trả về phải nhỏ hơn thông số từ nhà sản xuất cung cấp, nếu không sẽ gây ảnh hưởng đến bộ vi xử lý và bộ nhớ của PLC Siemens

- Kiểm tra nguồn pin phải đảm bảo nằm trong giá trị cho phép.

- Hoặc cũng có thể do một số nguyên nhân dẫn đến hư hỏng nguồn như nhiễu điện từ hay nhiễu tần số vô tuyến: bị sét đánh, mức khởi động động cơ lớn, hàn hồ quang.

2. Sửa các vấn đề về bộ nhớ Siemens.

Phương pháp phổ biến nhất là so sánh chương trình hiện tại trên PLC với một chương trình đã được sao lưu. Cần xác định được vị trí khai báo ngõ vào/ ra trong chương trình và các ngõ vào/ ra vật lý tương ứng. Nhằm tìm ra trạng thái trong chương trình PLC không đồng nhất với trạng thái thực tế của thiết bị ngoại vi.

3. Khắc phục sự cố module đầu vào số (Digital Input).

- Nguyên nhân: Ngõ vào PLC Siemens bị lỗi khi trạng thái chương trình báo OFF trong khi thực tế tại vị trí vật lý tương ứng đang có trạng thái ON và ngược lại.

- Đối với module đầu vào PLC Siemens có 2 loại là cách ly và không cách ly. Đối với module cách ly, mỗi ngõ vào là độc lập và không ảnh hưởng nhau, đối với module không cách ly, một đầu của các ngõ vào được nối chung nên các nguồn sẽ ảnh hưởng lẫn nhau. Tùy vào loại module ta sẽ có cách khắc phục khác nhau. Phải xác định được nguồn đầu vào được cấp từ đâu.

- Kết nối thiết bị ngoại vi với đầu vào trên module PLC Siemens, sử dụng đồng hồ để đo điện áp tại vị trí đầu vào quan sát xem tại vị trí đầu vào có điện áp thay đổi khi thiết bị ngoại vi thay đổi trạng thái hay không. Nếu không, thiết bị ngoại vi hoặc dây dẫn có khả năng bị hỏng. Nếu điện áp có thay đổi nhưng trạng thái trong chương trình không đổi thì bạn nên thay module đầu vào.

- Nếu module hoạt động bình thường nhưng trạng thái trong chương trình vẫn không đúng, thì vấn đề nằm ở thiết bị truyền tín hiệu từ module về bộ điều khiển. Hãy tham khảo tài liệu hướng dẫn để biết cách sửa chữa PLC Siemens.


 4. Những lợi ích khi sửa chữa PLC Siemens

- Bảo trì từ 3 đến 6 tháng.

- Thay thế linh kiện PLC Siemens chính hãng.

Phần 3: Quy Trình Sửa Chữa PLC Siemens S7-200 Báo Lỗi

3.1. Chuẩn bị công cụ

• Cáp lập trình USB-PPI

• Phần mềm STEP 7-MicroWIN

• Đồng hồ đo điện (VOM)

• Máy tính chạy Windows XP/7 (tương thích với MicroWIN)

3.2. Các bước sửa chữa chi tiết

1. Kiểm tra nguồn cấp
   Đảm bảo nguồn 24VDC vào PLC ổn định, không chập chờn.

2. Kết nối với MicroWIN
   Sử dụng cáp lập trình để kết nối với máy tính → đọc chương trình.

3. Đọc mã lỗi từ CPU
   Vào mục PLC > Information > Error Log để xem mã lỗi.

4. Phân tích mã lỗi
   Tìm hiểu mã lỗi từ tài liệu Siemens hoặc theo danh sách lỗi ở phần 4 dưới đây.

5. Sửa hoặc nạp lại chương trình
   Sửa logic sai, lỗi lệnh, sau đó nạp lại.

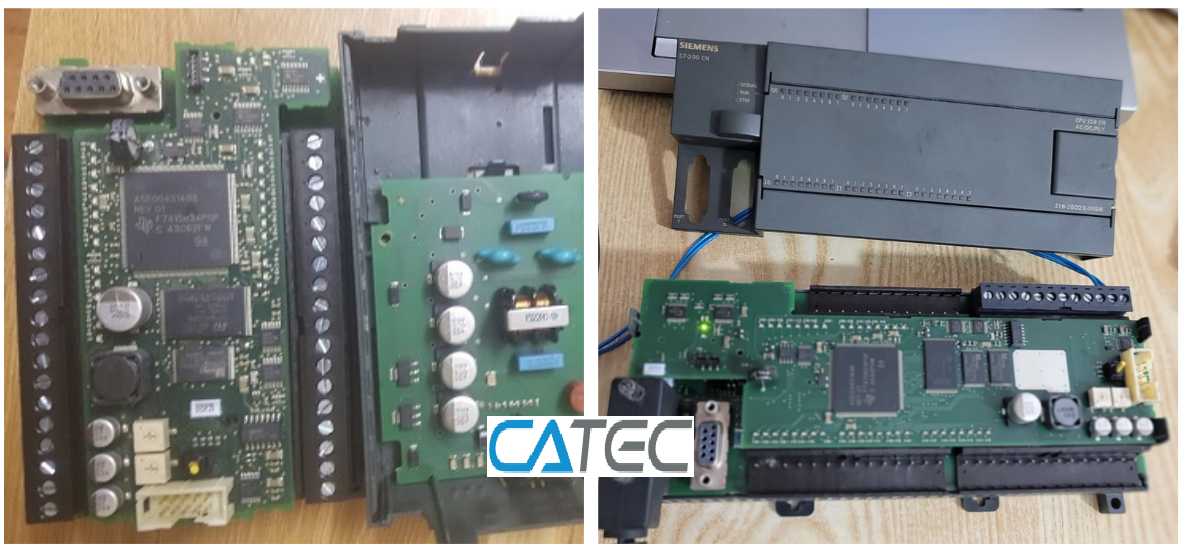

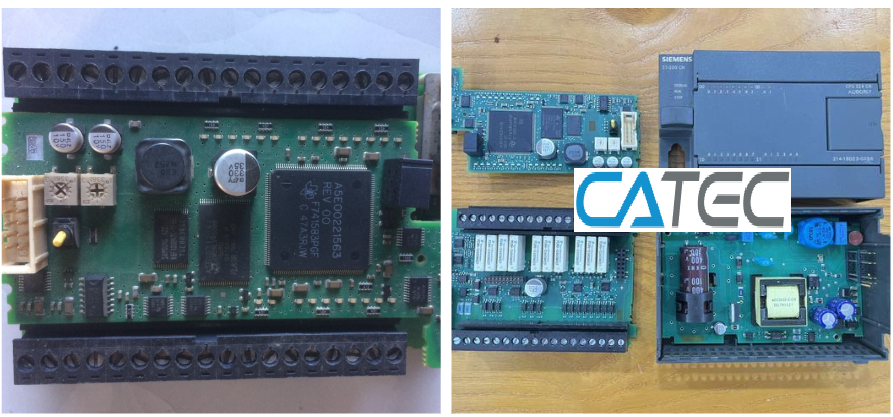

6. Kiểm tra phần cứng
   Nếu phần mềm OK, nhưng vẫn lỗi thì cần kiểm tra:

   • Module vào/ra

   • CPU

   • Board mạch (sử dụng kính lúp để soi cháy nổ)

7. Reset hoặc thay thế
   Nếu PLC hỏng nặng, có thể cần thay thế linh kiện hoặc cả CPU.

Phần 4: Danh Sách Mã Lỗi PLC Siemens S7-200 Thường Gặp

Phần 5: Các Kỹ Thuật Bảo Trì & Phòng Ngừa Lỗi PLC Siemens S7-200

Để hạn chế việc phải sửa chữa PLC Siemens S7-200 khi báo lỗi, bạn nên thực hiện bảo trì định kỳ:

5.1. Vệ sinh thiết bị

• Dùng khí nén làm sạch bụi bên trong tủ điện

• Không để dầu nhớt, độ ẩm ảnh hưởng tới PLC

5.2. Kiểm tra định kỳ

• Đo nguồn cấp định kỳ

• Test tín hiệu vào/ra

• Kiểm tra kết nối dây truyền thông

5.3. Backup chương trình

• Luôn sao lưu chương trình S7-200 sau khi cài đặt

• Lưu trữ trên nhiều thiết bị (USB, máy tính, cloud)

Phần 6: Dịch Vụ Sửa Chữa PLC Siemens S7-200 Báo Lỗi Chuyên Nghiệp

Nếu bạn không có thiết bị chuyên dụng hoặc kinh nghiệm sửa chữa PLC, hãy liên hệ đơn vị uy tín. Một số tiêu chí lựa chọn:

• Kỹ sư có chứng chỉ Siemens

• Có kinh nghiệm xử lý nhiều lỗi S7-200

• Cam kết thời gian sửa chữa nhanh

• Hỗ trợ tận nơi

Lợi ích khi thuê dịch vụ:

✅ Tiết kiệm thời gian
✅ Không cần đầu tư thiết bị lập trình
✅ Tư vấn nâng cấp và phòng ngừa lỗi

Phần 7: Câu Hỏi Thường Gặp Về Sửa PLC Siemens S7-200 Báo Lỗi

PLC S7-200 báo lỗi nhưng vẫn chạy bình thường?

➡️ Có thể là lỗi nhẹ (warning), tuy nhiên vẫn nên kiểm tra qua phần mềm để tránh lỗi nghiêm trọng hơn.

Có thể thay thế S7-200 bằng dòng PLC nào mới?

➡️ Siemens đã dừng sản xuất S7-200. Bạn có thể nâng cấp sang S7-1200, tuy nhiên cần viết lại chương trình.

PLC S7-200 reset liên tục, nguyên nhân?

➡️ Do nguồn yếu hoặc nhiễu cao → kiểm tra nguồn và dùng bộ lọc EMC.

Sửa chữa PLC Siemens S7-200 báo lỗi là công việc đòi hỏi kỹ thuật, thiết bị chuyên dụng và kinh nghiệm. Việc nắm rõ nguyên nhân lỗi, mã lỗi thường gặp, cũng như quy trình khắc phục giúp bạn tiết kiệm chi phí và thời gian. Hãy thực hiện bảo trì định kỳ để kéo dài tuổi thọ thiết bị và đảm bảo hệ thống vận hành ổn định.

Catec Automation là một trong những Công Ty có đội ngũ chuyên môn kỹ thuật với tay nghề cao, được huấn luyện chuyên nghiệp và có nhiều năm kinh nghiệm trong lĩnh vực tự động hóa. Chúng tôi chuyên nhận sửa chữa PLC tất cả các hãng ở khu vực TP HCM và một số tỉnh lân cận như Đồng Nai, Bình Dương, Bình Phước, Long An, Tây Ninh

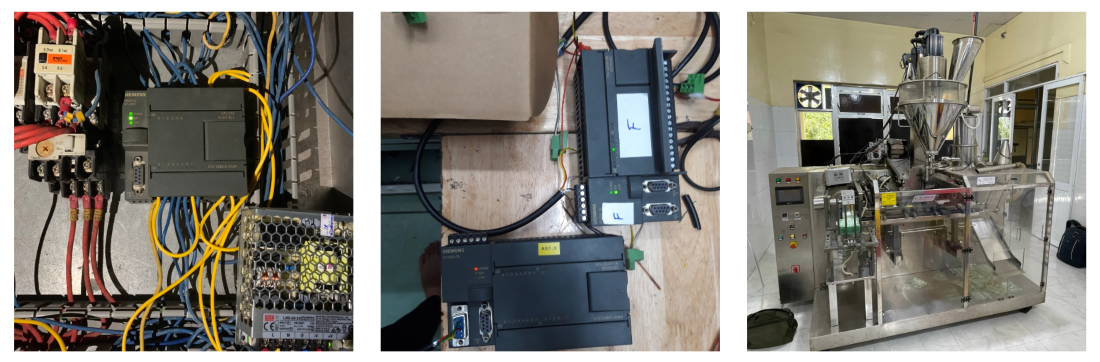

Quy trình sửa chữa, bảo trì bộ lập trình PLC tại Catec
