Giới thiệu chung về HMI Delta và lỗi LCD

HMI Delta là gì? Tại sao nó quan trọng trong công nghiệp?

Trong bối cảnh công nghiệp hóa – tự động hóa ngày càng phát triển, thiết bị HMI (Human Machine Interface) đóng vai trò then chốt trong việc kết nối giữa con người và hệ thống điều khiển máy móc. HMI cho phép người vận hành dễ dàng giám sát, cài đặt và điều chỉnh các thông số kỹ thuật trực tiếp thông qua giao diện trực quan – thường là màn hình cảm ứng LCD.

Trong số các thương hiệu HMI hiện nay, Delta Electronics – tập đoàn đến từ Đài Loan – nổi bật với dòng sản phẩm HMI Delta được tin dùng rộng rãi tại Việt Nam cũng như trên toàn thế giới. Dòng HMI của Delta như DOP-B, DOP-W, DOP-100... có mặt khắp các dây chuyền tự động, tủ điện, trạm điều khiển của các ngành sản xuất: thực phẩm, dệt may, đóng gói, xử lý nước, và nhiều lĩnh vực khác.

Một điểm cộng lớn của HMI Delta là giá thành hợp lý, khả năng tương thích cao với PLC và thiết bị khác, giao diện thân thiện người dùng, dễ lập trình và vận hành. Tuy nhiên, cũng giống như mọi thiết bị điện tử khác, HMI Delta không tránh khỏi những sự cố kỹ thuật sau một thời gian dài sử dụng.

Lỗi phổ biến: HMI Delta hư phần hiển thị LCD

Trong số các lỗi thường gặp trên HMI Delta, lỗi hư phần hiển thị LCD là một trong những lỗi nghiêm trọng và phổ biến nhất. Màn hình LCD là bộ phận trung tâm, cho phép hiển thị giao diện điều khiển, các cảnh báo, số liệu hoạt động. Khi LCD gặp trục trặc, toàn bộ hệ thống trở nên "mù mờ", người vận hành không thể giám sát hay thao tác – gây ra nguy cơ gián đoạn sản xuất, tăng thời gian chết dây chuyền và tổn thất lớn về chi phí.

Một số biểu hiện điển hình của lỗi này bao gồm:

• Màn hình tối đen hoàn toàn, không hiển thị nội dung.

• Hình ảnh hiển thị bị nhòe, sai màu, sọc ngang/dọc.

• Màn hình hiển thị nhấp nháy liên tục.

• Cảm ứng vẫn hoạt động nhưng không thấy hình ảnh hiển thị.

• Hoặc hiển thị được một phần, phần còn lại bị đơ, trắng màn, loang mực...

Đây chính là lúc bạn cần phải sửa màn hình HMI Delta hư phần hiển thị LCD để kịp thời khắc phục, tránh làm ảnh hưởng đến cả quy trình sản xuất.

2. Nguyên nhân khiến màn hình HMI Delta bị lỗi phần hiển thị LCD

Hiện tượng màn hình HMI Delta bị hư phần hiển thị LCD không phải là hiếm gặp, nhất là ở những môi trường công nghiệp vận hành liên tục, điều kiện làm việc khắc nghiệt. Việc xác định đúng nguyên nhân là bước quan trọng để đưa ra phương án sửa chữa phù hợp, tránh việc thay màn hình tốn kém hoặc sửa sai khiến hư hại thêm.

Dưới đây là những nguyên nhân phổ biến nhất khiến màn hình HMI Delta bị lỗi LCD:

1. Tuổi thọ linh kiện – LCD bị “lão hóa”

Mỗi linh kiện điện tử đều có giới hạn về tuổi thọ, và màn hình LCD cũng không ngoại lệ. Sau khoảng 3 – 5 năm hoạt động liên tục, lớp hiển thị có thể xuống cấp:

• Đèn nền (backlight) yếu dần khiến màn hình tối mờ.

• Tấm tinh thể lỏng bị giảm khả năng phản ứng dẫn đến sai màu.

• Các điểm ảnh chết xuất hiện nhiều gây mất hiển thị một phần.

Nếu bạn sử dụng HMI Delta ở những dây chuyền hoạt động 24/24 thì lão hóa màn hình là nguyên nhân phổ biến nhất dẫn đến việc phải sửa màn hình HMI Delta hư phần hiển thị LCD.

2. Tác động môi trường: nhiệt độ, bụi, độ ẩm

Màn hình HMI Delta thường được lắp đặt trực tiếp trên tủ điều khiển, dễ bị ảnh hưởng bởi môi trường xung quanh. Một số điều kiện gây hại đến LCD bao gồm:

• Nhiệt độ cao (trên 50°C) làm biến dạng tinh thể lỏng, giảm độ bền màn hình.

• Độ ẩm cao hoặc hơi nước dễ gây chập, ẩm mạch, làm mờ hoặc hư tấm LCD.

• Bụi bẩn bám lâu ngày trên khe hở giữa lớp cảm ứng và màn hình có thể khiến hiện tượng hiển thị sai màu, đốm mờ hoặc chập điểm ảnh.

Đây là nguyên nhân âm thầm nhưng nguy hiểm, khiến màn hình hư dần mà không nhận biết rõ trong giai đoạn đầu.

3. Nguồn điện không ổn định – kẻ thù số 1 của LCD

Một nguyên nhân khác gây ra lỗi phần hiển thị LCD là biến động điện áp trong hệ thống:

• Nguồn điện chập chờn khiến đèn nền hoạt động không đều, gây hiện tượng nhấp nháy màn hình.

• Dòng điện quá áp có thể làm hỏng mạch điều khiển màn hình (LCD driver).

• Xung nhiễu điện từ từ biến tần, động cơ, máy hàn… ảnh hưởng đến hoạt động ổn định của các vi mạch trong HMI.

Trường hợp này đặc biệt phổ biến ở các nhà máy cũ chưa có bộ lọc nguồn tốt. Nếu bạn thường xuyên thấy màn hình chớp tắt, sọc ngang dọc hoặc mất hiển thị tạm thời, thì đây chính là dấu hiệu nguồn điện có vấn đề.

4. Lỗi do va đập, tác động vật lý hoặc nước vào

Dù là màn hình cảm ứng công nghiệp, nhưng HMI Delta vẫn có thể bị hư hỏng nếu chịu tác động mạnh:

• Va đập trong quá trình lắp đặt, sửa chữa có thể làm nứt, gãy tấm LCD.

• Rơi rớt thiết bị khiến cáp nối màn hình bị đứt, chập.

• Văng nước, hóa chất vào phần hiển thị mà không có lớp bảo vệ IP thích hợp cũng gây hiện tượng chập cháy LCD.

Đây là những lỗi có thể phát sinh tức thời, màn hình đang hoạt động bình thường nhưng sau cú va chạm sẽ tối đen hoặc hiển thị sai.

5. Lỗi do dây cáp và kết nối nội bộ

Không phải lúc nào lỗi LCD cũng do bản thân màn hình. Có nhiều trường hợp hư phần hiển thị nhưng thực chất nguyên nhân đến từ:

• Cáp tín hiệu giữa bo chính và LCD lỏng hoặc oxy hóa.

• Chân socket bị gãy, hở tiếp xúc.

• Bộ nguồn phụ trợ cho LCD không cấp điện ổn định.

Nếu bạn đang tìm cách sửa màn hình HMI Delta hư phần hiển thị LCD, hãy luôn kiểm tra kỹ kết nối nội bộ trước khi kết luận màn hình bị hư.

6. Lỗi phần mềm gây hiểu nhầm là lỗi LCD

Đôi khi, màn hình HMI không hiển thị do lỗi firmware hoặc chương trình bên trong, chứ không phải do phần LCD:

• File HMI bị lỗi khiến giao diện không load được.

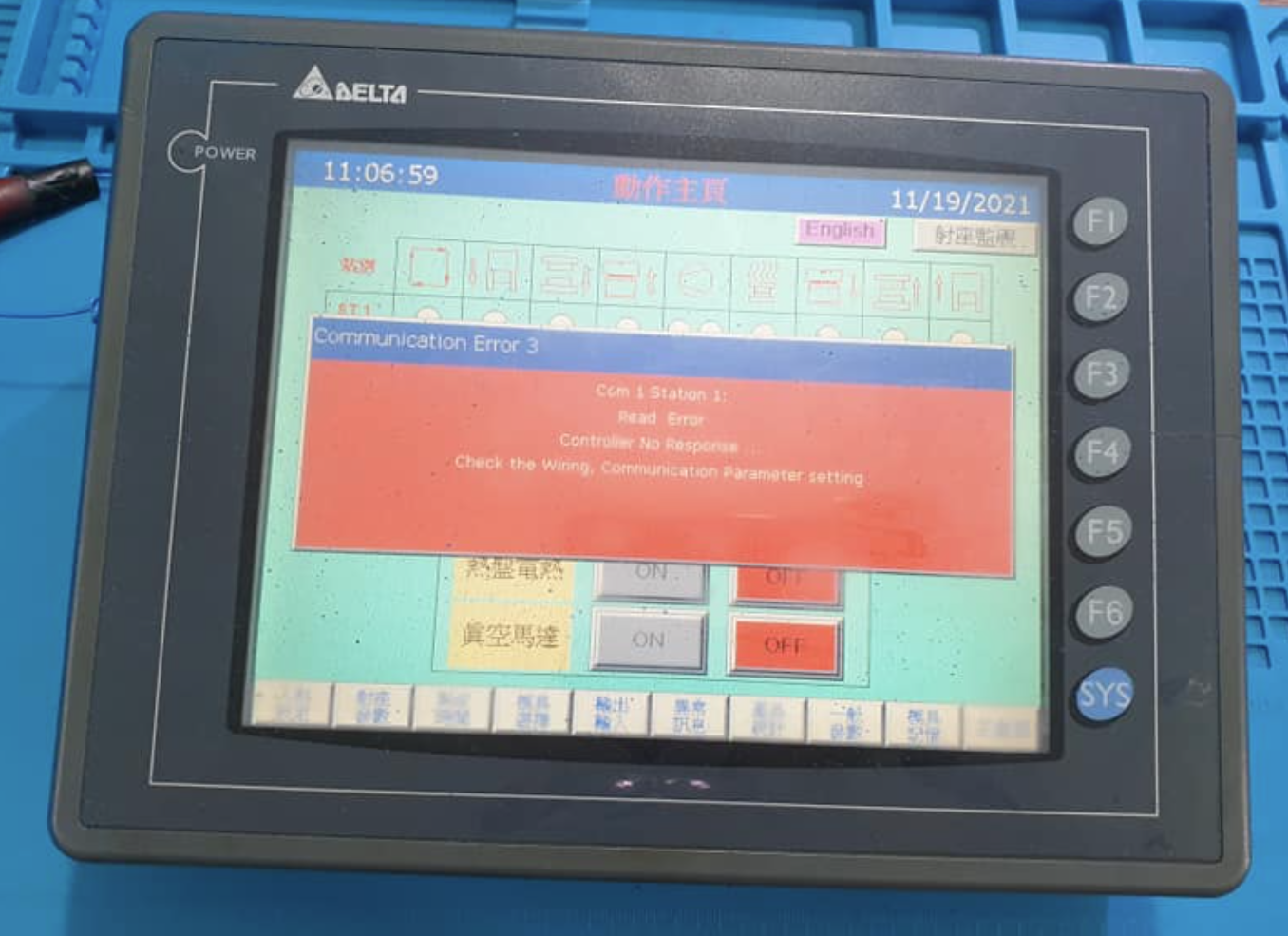

• Mất địa chỉ truyền thông với PLC => không hiện dữ liệu => tưởng màn hình lỗi.

• Cấu hình sai độ sáng màn hình hoặc sleep mode khiến màn hình tắt.

Điều quan trọng là phải phân biệt rõ lỗi phần mềm và lỗi phần cứng để tránh sửa sai hướng. Đặc biệt với các dòng HMI Delta mới như DOP-100, việc cập nhật sai firmware cũng có thể gây ra hiện tượng trắng màn.

3. Dấu hiệu nhận biết màn hình HMI Delta hư phần hiển thị LCD

Việc phát hiện sớm các dấu hiệu hư hỏng của màn hình HMI Delta, đặc biệt là phần hiển thị LCD, sẽ giúp bạn chủ động xử lý, tránh gián đoạn sản xuất và kéo dài tuổi thọ thiết bị. Dưới đây là những dấu hiệu phổ biến, dễ nhận biết nhất khi màn hình HMI Delta bị hư phần hiển thị LCD.

1. Màn hình không sáng dù nguồn vẫn vào

Đây là một trong những biểu hiện rõ ràng nhất. HMI vẫn được cấp nguồn (đèn tín hiệu nguồn sáng, quạt quay hoặc có âm thanh khởi động), nhưng màn hình LCD không có tín hiệu hiển thị – tức là:

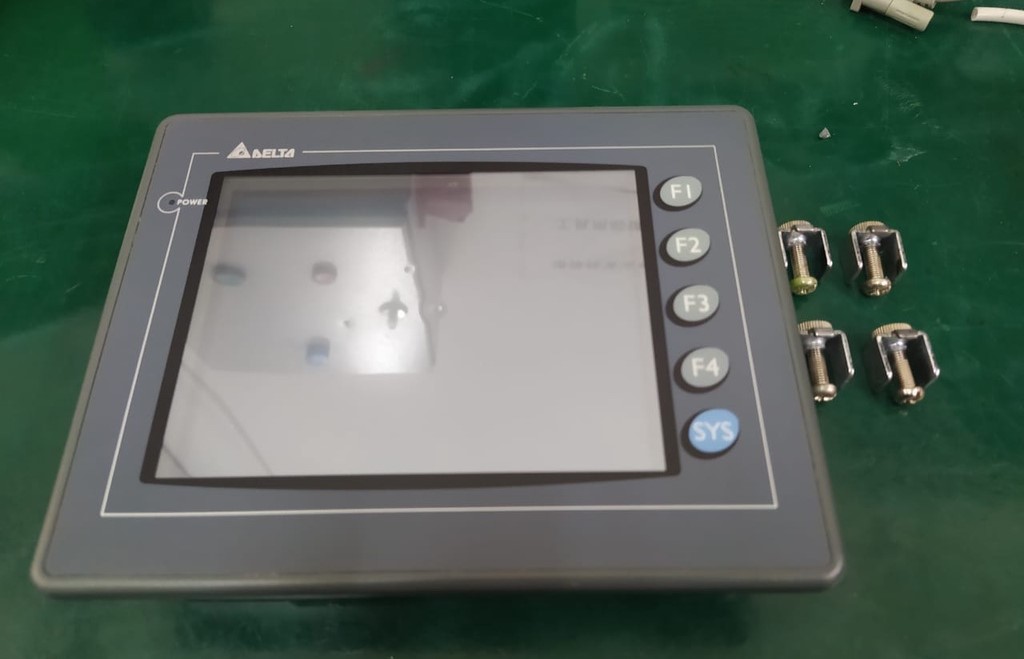

• Màn hình tối đen hoàn toàn.

• Không có giao diện, không hiện dữ liệu hoặc hình ảnh gì.

• Có thể vẫn bấm được cảm ứng nếu chương trình còn hoạt động, nhưng không nhìn thấy gì.

Trường hợp này thường gặp do:

• Đèn nền (backlight) LCD bị cháy.

• Mạch cấp nguồn cho màn hình bị lỗi.

• LCD panel hỏng hoặc cáp tín hiệu đứt.

✅ Giải pháp: Cần tháo thiết bị kiểm tra nguồn LCD và thay thế panel hoặc bo phụ trợ nếu cần. Đây là lý do vì sao nhiều khách hàng tìm đến dịch vụ sửa màn hình HMI Delta hư phần hiển thị LCD để khắc phục lỗi này.

2. Màn hình bị nhấp nháy, chớp tắt liên tục

Khi màn hình HMI hiển thị chập chờn, lúc có lúc không, hoặc nhấp nháy theo chu kỳ, đó là dấu hiệu cho thấy:

• Mạch cấp điện cho màn hình không ổn định.

• LCD driver bị lỗi.

• Có vấn đề về cáp tín hiệu bên trong.

• Hoặc HMI đang bị ảnh hưởng bởi nhiễu điện từ (EMI).

Ngoài ra, hiện tượng này có thể đi kèm với sọc ngang hoặc sọc dọc trên màn hình.

Lưu ý: Nếu không sửa kịp thời, hiện tượng nhấp nháy có thể dẫn đến hư hỏng hoàn toàn màn hình LCD.

3. Màn hình bị sọc, loang màu, hiển thị sai

Một lỗi rất đặc trưng cho hư phần hiển thị LCD là màn hình hiển thị không bình thường, ví dụ:

• Sọc ngang hoặc sọc dọc cố định (kẻ dọc hoặc ngang chạy từ mép này sang mép kia).

• Loang màu, loang mực – vùng màu không đúng, nhòe ra, chồng lấn.

• Chỉ hiển thị một phần màn hình, phần còn lại trắng hoặc đen.

• Các biểu tượng, chữ hiển thị bị đứt nét, méo hình, nhảy hình.

Đây là dấu hiệu cho thấy:

• Tấm nền LCD bị tổn thương vật lý.

• Cáp tín hiệu LCD bị đứt hoặc tiếp xúc kém.

• Mạch điều khiển hình ảnh lỗi.

•  Trong tình huống này, việc sửa màn hình HMI Delta hư phần hiển thị LCD đòi hỏi kỹ thuật viên phải có thiết bị chuyên dụng để kiểm tra từng thành phần và thay thế chính xác.

4. Màn hình vẫn cảm ứng được nhưng không có hiển thị

Một số trường hợp, bạn vẫn có thể thao tác cảm ứng (ví dụ chạm vào các vùng chức năng và thấy phản ứng máy thay đổi), nhưng lại không thấy hình ảnh hay giao diện nào trên màn hình.

Hiện tượng này cho thấy:

• Lớp cảm ứng (touch panel) vẫn hoạt động tốt.

• Nhưng LCD bị lỗi hoàn toàn hoặc mạch kết nối LCD chết.

Đây là dấu hiệu phổ biến ở các dòng HMI Delta DOP-B cũ, khi tấm LCD xuống cấp nhưng cảm ứng vẫn còn dùng được.

5. Màn hình xuất hiện vùng đen hoặc trắng cố định

Nếu bạn thấy một khu vực trên màn hình bị:

• Trắng sáng bất thường.

• Đen hoàn toàn không có hình ảnh.

• Như bị “che khuất” bởi một vùng tối hoặc cháy sáng.

Đó là biểu hiện của:

• Điểm ảnh chết (dead pixel).

• Lỗi chip điều khiển hình ảnh (LCD driver IC).

• Hư mạch bên dưới từng vùng LCD.

 Việc sửa chữa vùng chết màn hình cần kỹ thuật xử lý từng khối hiển thị hoặc thay toàn bộ panel – giải pháp phổ biến trong các dịch vụ sửa màn hình HMI Delta hư phần hiển thị LCD.

6. Màn hình hiển thị bị trễ hoặc mất dữ liệu giao diện

Bạn nhận thấy:

• Giao diện khởi động HMI xuất hiện sau vài chục giây hoặc không hiện hoàn toàn.

• Các nút, biểu đồ không load đầy đủ.

• Một phần màn hình bị treo.

Trường hợp này có thể là:

• Lỗi phần mềm gây ra sự cố hiển thị.

• Hoặc lỗi phần cứng LCD khiến bộ hiển thị không thể render đầy đủ hình ảnh.

4. Các phương pháp sửa màn hình HMI Delta hư phần hiển thị LCD

Khi gặp lỗi màn hình HMI Delta không hiển thị, nhấp nháy, tối đen hay sai màu, người dùng thường bối rối vì không biết lỗi nằm ở đâu: LCD, bo mạch, hay phần mềm. Trong phần này, chúng ta sẽ cùng tìm hiểu chi tiết các phương pháp sửa màn hình HMI Delta hư phần hiển thị LCD, từ cấp độ cơ bản đến nâng cao, giúp kỹ thuật viên hoặc nhà quản lý đưa ra hướng xử lý phù hợp, tiết kiệm chi phí và thời gian dừng máy.

1. Xác định đúng nguyên nhân trước khi sửa chữa

Trước khi bắt tay vào sửa chữa, điều quan trọng nhất là chẩn đoán chính xác lỗi. Các bước xác định cơ bản bao gồm:

a. Kiểm tra nguồn cấp

• Dùng đồng hồ đo điện để kiểm tra điện áp vào HMI.

• Đảm bảo điện áp đầu vào (thường 24VDC) ổn định, không dao động.

• Nếu có sụt áp, kiểm tra lại nguồn tổ ong hoặc UPS đi kèm.

b. Thử reset hoặc thay cáp tín hiệu

• Nhiều lỗi hiển thị có thể do lỏng cáp hoặc tiếp xúc kém.

• Thử tháo cáp tín hiệu nội bộ, vệ sinh chân cắm bằng dung dịch chuyên dụng (contact cleaner) rồi gắn lại.

• Đảm bảo các socket, cáp FPC không bị gãy, đứt.

c. Kiểm tra chương trình HMI

• Kết nối HMI với máy tính qua cổng USB hoặc RS232.

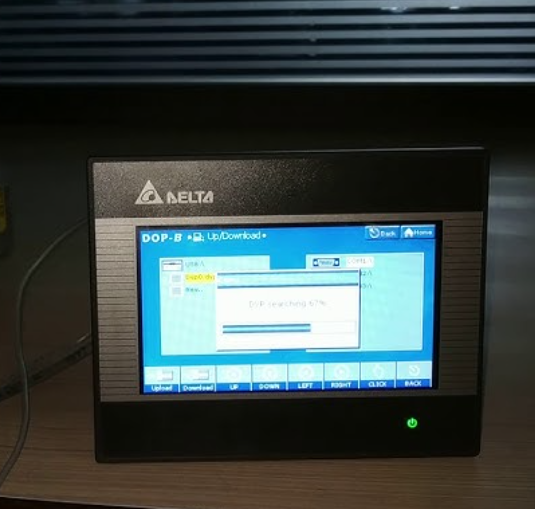

• Dùng phần mềm DOPSoft (hoặc ScreenEditor) để nạp lại chương trình thử.

• Trường hợp HMI hoạt động nhưng không hiển thị – có thể lỗi phần mềm chứ không phải phần LCD.

 Chỉ khi đã loại trừ các yếu tố phần mềm và kết nối, mới bắt đầu kiểm tra phần cứng LCD.

2. Các phương pháp sửa màn hình HMI Delta hư phần hiển thị LCD theo cấp độ lỗi

a. Trường hợp 1: Màn hình tối đen hoàn toàn

Nguyên nhân có thể:

• Đèn nền (backlight) cháy.

• Tấm LCD bị hư.

• Mạch cấp điện cho màn hình lỗi.

Cách sửa:

• Mở HMI, kiểm tra điện áp đầu vào của LED backlight.

• Nếu có điện mà không sáng => đèn LED hỏng → thay LED backlight.

• Nếu không có điện → kiểm tra mạch cấp nguồn LCD, thay IC hoặc tụ hỏng nếu cần.

• Nếu cả hai đều bình thường mà màn hình vẫn tối → thay thế tấm LCD hoàn chỉnh.

Ghi chú: Tấm LCD HMI Delta có thể đặt mua riêng, hoặc lấy từ HMI cũ hỏng bo.

b. Trường hợp 2: Màn hình nhấp nháy, chập chờn

Nguyên nhân có thể:

• Cáp FPC lỏng, chạm chập.

• Nguồn không ổn định.

• Lỗi IC điều khiển LCD (LCD Driver).

Cách sửa:

• Dùng kính hiển vi điện tử hoặc đồng hồ đo để kiểm tra chân cáp FPC.

• Hàn lại, thay cáp nếu cần.

• Kiểm tra tụ lọc nguồn, IC nguồn trên bo màn hình – thay nếu sai giá trị.

c. Trường hợp 3: Màn hình loang màu, sọc, hiển thị sai

Nguyên nhân:

• Tấm LCD bị hư vật lý.

• Điểm ảnh chết, mạch truyền dữ liệu sai.

• Gãy mạch dưới lớp kính LCD.

Cách sửa:

• Không sửa tại chỗ được – cần thay mới tấm LCD đồng loại.

• Phải đảm bảo đúng model, kích thước, cáp kết nối.

• Một số dòng có thể thay bằng LCD tương thích (từ nhà cung cấp Trung Quốc, Đài Loan).

Kỹ thuật viên cần cẩn thận khi tháo/gắn cáp FPC vì rất dễ rách hoặc cong chân socket.

d. Trường hợp 4: Cảm ứng hoạt động nhưng không có hình ảnh

Nguyên nhân:

• Màn hình LCD chết, touch panel vẫn hoạt động.

• Lỗi driver LCD, không render hình ảnh.

Cách sửa:

• Kiểm tra điện áp cấp cho LCD (thường 3.3V hoặc 5V).

• Nếu nguồn ok → thay tấm LCD.

• Nếu nguồn không ra → kiểm tra IC nguồn, IC driver LCD.

e. Trường hợp 5: Hiển thị bị trễ, chỉ hiện 1 phần hoặc đơ màn hình

Nguyên nhân:

• Lỗi chip xử lý giao diện (MCU).

• RAM hoặc Flash lỗi (nơi chứa file giao diện).

• Xung nhiễu cao từ môi trường sản xuất.

Cách sửa:

• Thử nạp lại chương trình.

• Nếu không cải thiện → kiểm tra IC nhớ, thay nếu có công cụ nạp SPI/NAND flash.

• Đối với lỗi do nhiễu → lắp thêm lọc EMI, chống sét, bọc cáp truyền tín hiệu.

3. Dụng cụ cần thiết để sửa màn hình HMI Delta

Để thực hiện sửa chữa thành công, kỹ thuật viên cần trang bị tối thiểu các thiết bị sau:

4. Khi nào nên sửa – khi nào nên thay mới?

Việc sửa màn hình HMI Delta hư phần hiển thị LCD thường rẻ hơn 40–70% so với mua mới. Tuy nhiên, có những trường hợp nên thay mới nếu:

• Màn hình bị hư quá nặng (nhiều lỗi cùng lúc).

• Bo mạch chính đã bị cháy, đứt mạch.

• Không tìm được linh kiện thay thế do model quá cũ.

Trong đa số trường hợp phổ biến như cháy đèn nền, lỏng cáp, lỗi LCD nhẹ – thì sửa chữa là giải pháp tối ưu về chi phí, thời gian, và hiệu quả.

5. Địa chỉ sửa màn hình HMI Delta uy tín

Nếu bạn không có đủ thiết bị, hoặc cần sửa nhanh, hãy tìm đến các trung tâm sửa chữa chuyên sâu về HMI – PLC. Tiêu chí lựa chọn:

• Có kinh nghiệm sửa HMI Delta (DOP-B, DOP-W, DOP-100…).

• Cam kết bảo hành sau sửa.

• Có thay thế linh kiện chính hãng hoặc tương thích cao.

• Có kỹ thuật viên được đào tạo điện tử công nghiệp.
